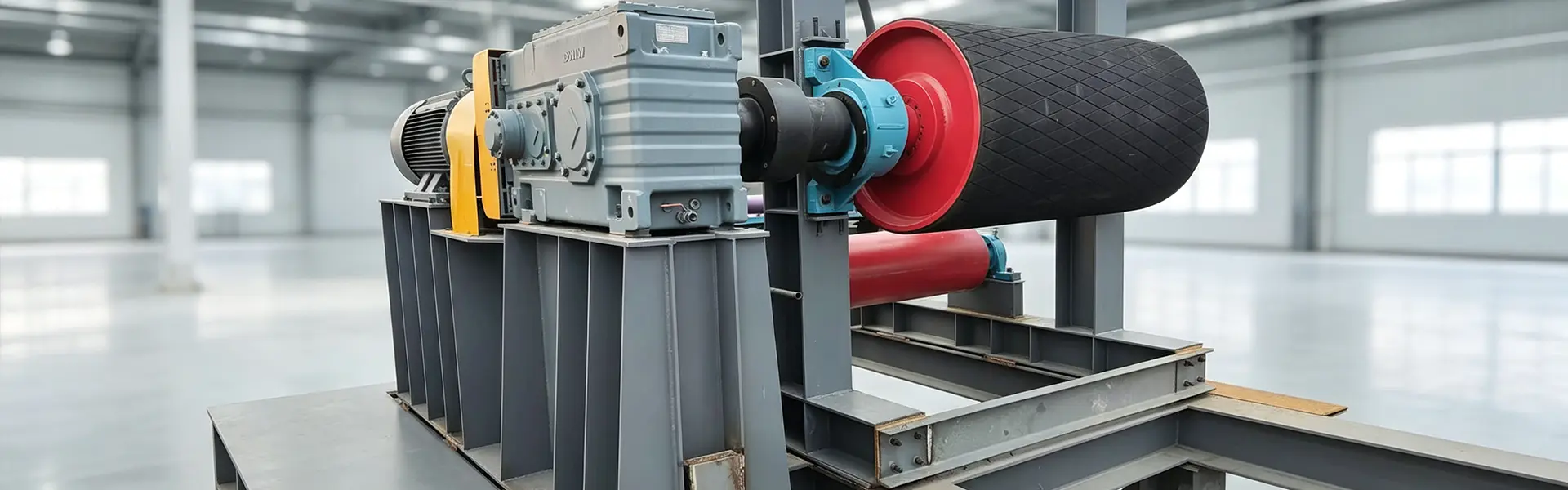

खनन और थोक सामग्री हैंडलिंग सिस्टम के लिए कन्वेयर पुली निर्माता

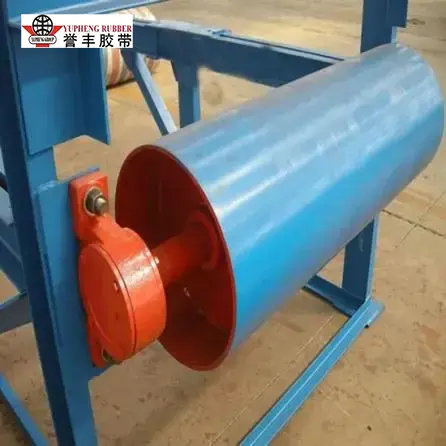

ड्राइव हेड पुली

ड्राइव पुली मोटर टॉर्क को कन्वेयर बेल्ट में स्थानांतरित करती है और आम तौर पर कन्वेयर के मुख्य छोर पर स्थापित होती है। चरखी और बेल्ट के बीच संपर्क घर्षण को बढ़ाने के लिए रबर या सिरेमिक लैगिंग को जोड़ा जा सकता है, जो विशेष रूप से उच्च-तनाव और भारी-लोड कन्वेयर सिस्टम के लिए महत्वपूर्ण है।

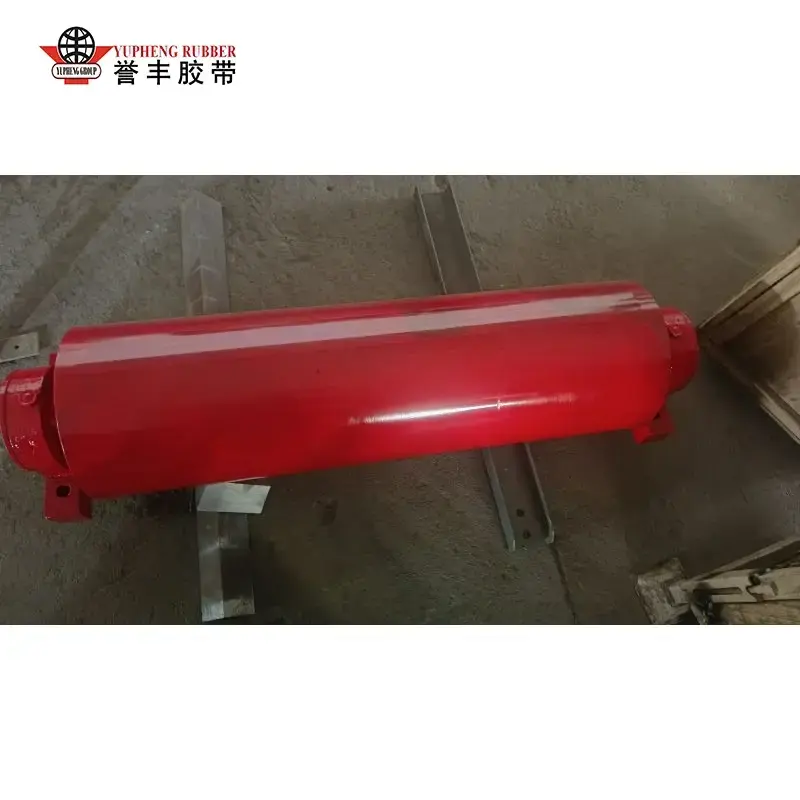

पूँछ चरखी

टेल पुली को कन्वेयर के विपरीत छोर पर स्थापित किया गया है और जैसे ही बेल्ट रिटर्न सेक्शन में प्रवेश करता है, बेल्ट की दिशा बदल जाती है। इसे अपेक्षाकृत शुष्क सामग्री के लिए एक चिकनी खोल या उन अनुप्रयोगों के लिए एक पंख स्वयं-सफाई संरचना के साथ आपूर्ति की जा सकती है जहां चरखी के चारों ओर सामग्री संचय एक चिंता का विषय है।

मोड़ या स्नब पुली

बेंड और स्नब पुली सहायक ड्रम हैं जिनका उपयोग बेल्ट पथ को बदलने और ड्राइव पुली के चारों ओर बेल्ट रैप कोण को बढ़ाने के लिए किया जाता है। वे उच्च-तनाव संदेश प्रणालियों में बिजली हस्तांतरण को बेहतर बनाने और बेल्ट स्लिप को कम करने में मदद कर सकते हैं।

विंग स्व-सफाई चरखी

विंग पुली एक खुली विंग संरचना का उपयोग करती है जो चिपचिपी कैरीबैक सामग्री को पंखों के बीच की जगहों से गुजरने की अनुमति देती है। यह गीली रेत, मिट्टी और अन्य सामग्रियों के लिए उपयुक्त है जो पारंपरिक ठोस-शैल पुली के आसपास जमा हो सकती हैं।

टेक-अप पुली

टेक-अप पुली का उपयोग बेल्ट बढ़ाव की भरपाई करने और आवश्यक ऑपरेटिंग तनाव को बनाए रखने के लिए एक तनाव व्यवस्था के साथ किया जाता है। यह लंबे कन्वेयर के लिए उपयुक्त है जहां ऑपरेशन के दौरान बेल्ट तनाव में परिवर्तन को नियंत्रित किया जाना चाहिए।

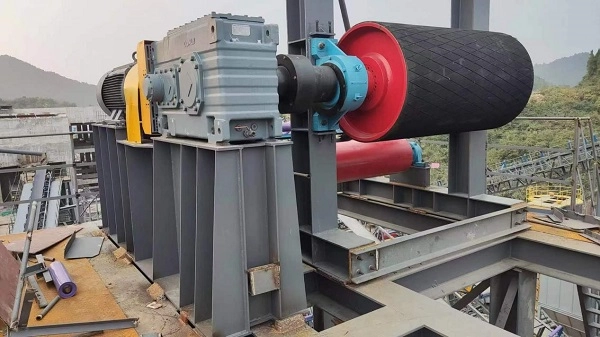

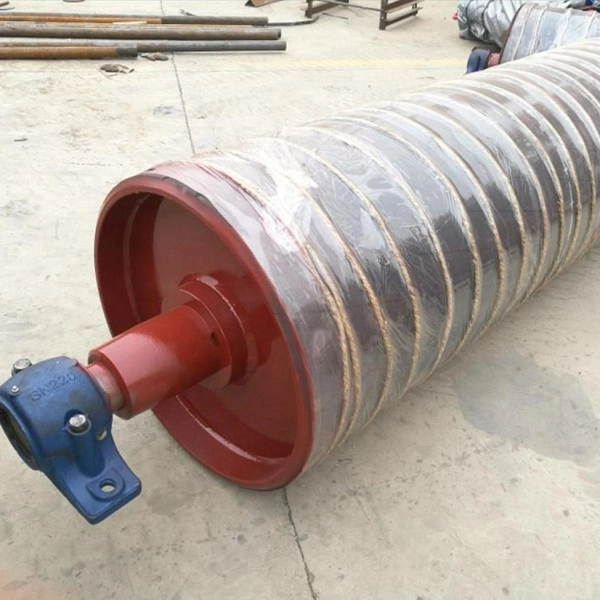

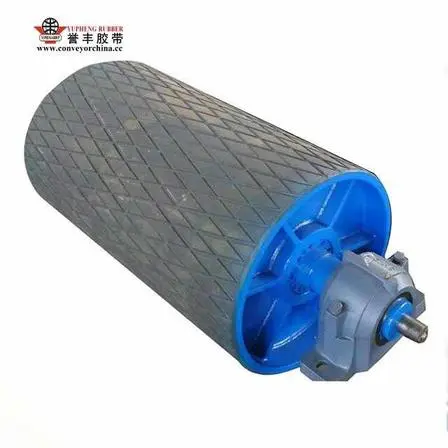

रबर लैग्ड ड्राइव पुली

रबर-लैग्ड ड्राइव पुली, पुली और कन्वेयर बेल्ट के बीच घर्षण को बेहतर बनाने के लिए ड्रम की सतह पर वल्केनाइज्ड रबर परत का उपयोग करती है। जल निकासी, कर्षण और परिचालन स्थितियों के अनुसार डायमंड या शेवरॉन लैगिंग पैटर्न का चयन किया जा सकता है।

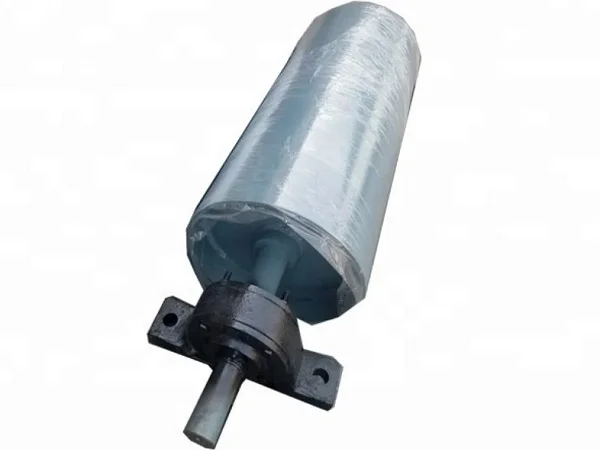

चिकनी पूंछ चरखी

चिकनी चरखी बिना किसी लैगिंग परत के सादे स्टील के खोल का उपयोग करती है और उन अनुप्रयोगों के लिए उपयुक्त है जहां अतिरिक्त ड्राइव ट्रैक्शन की आवश्यकता नहीं होती है। इसका उपयोग पारंपरिक टेल-एंड और बेल्ट रिटर्न पोजीशन के लिए किया जा सकता है।

सिरेमिक लैग्ड हेवी-ड्यूटी पुली

सिरेमिक लैगिंग सतह के घर्षण और पहनने के प्रतिरोध को बढ़ाने के लिए एम्बेडेड पहनने के लिए प्रतिरोधी सिरेमिक ब्लॉक का उपयोग करता है। इसे नमी या अपघर्षक परिचालन स्थितियों के संपर्क में आने वाले उच्च-तनाव अनुप्रयोगों के लिए चुना जा सकता है।

जस्ती विरोधी जंग चरखी

संक्षारण प्रतिरोध में सुधार के लिए पूरी चरखी को गर्म-डुबकी गैल्वेनाइज्ड सतह उपचार प्राप्त होता है। यह कॉन्फ़िगरेशन बाहरी स्टॉकयार्ड, तटीय वातावरण और आर्द्र हवा या नमक स्प्रे के संपर्क में आने वाली परिवहन प्रणालियों के लिए उपयुक्त है।

विंग स्व-सफाई चरखी

ओपन विंग कॉन्फ़िगरेशन कैरीबैक सामग्री को पंखों के बीच अंतराल के माध्यम से निर्वहन की अनुमति देकर चरखी सतह के चारों ओर फंसी सामग्री की मात्रा को कम कर देता है।

चरखी व्यास

यूफेंग मानक ड्रम व्यास प्रदान करता हैΦ200, Φ320, Φ400, Φ500, Φ630, Φ800, Φ1000, Φ1250, Φ1600 और Φ2000 मिमी. अंतिम चरखी व्यास का चयन बेल्ट निर्माण, बेल्ट तनाव, चरखी स्थिति और कन्वेयर डिजाइन के अनुसार किया जाना चाहिए।

मिलान कन्वेयर बेल्ट चौड़ाई

पुली रेंज का मिलान लगभग कन्वेयर बेल्ट की चौड़ाई से किया जा सकता है500-2600 मिमी. शाफ्ट की लंबाई, शेल की चौड़ाई और हब आयाम को कन्वेयर फ्रेम और बेल्ट व्यवस्था के अनुसार समायोजित किया जा सकता है।

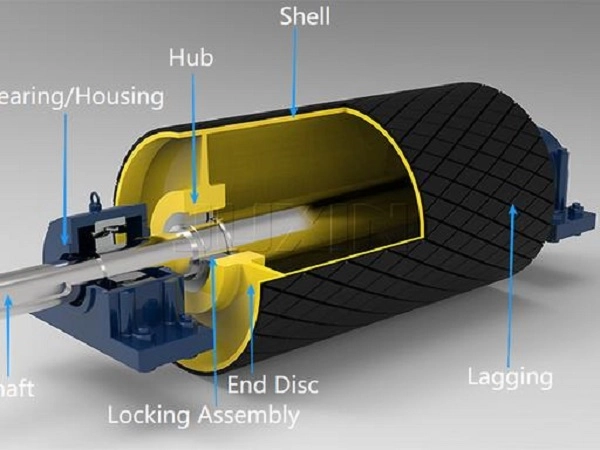

दस्ता विन्यास

मुख्य शाफ्ट को अधिकतम बेल्ट तनाव, चरखी व्यास, असर व्यवस्था और कन्वेयर लोड के अनुसार अनुकूलित किया जा सकता है। शाफ्ट आयामों की पुष्टि कन्वेयर डिज़ाइन या ग्राहक इंजीनियरिंग चित्र के माध्यम से की जानी चाहिए।

लैगिंग मोटाई और सामग्री

रबर, सिरेमिक और अन्य लैगिंग कॉन्फ़िगरेशन को आवश्यक घर्षण, पहनने के प्रतिरोध, जल निकासी और ऑपरेटिंग वातावरण के अनुसार चुना जा सकता है।

असर आवास

कच्चा लोहा या स्टील प्लेट से बने स्प्लिट बेयरिंग हाउसिंग को इंस्टॉलेशन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। सीलिंग संरचनाओं को असर असेंबली में धूल और नमी के प्रवेश को कम करने के लिए डिज़ाइन किया गया है।

हेड ड्राइव स्थिति

कन्वेयर के पावर ट्रांसमिशन सिरे पर ड्राइव पुली का उपयोग किया जाता है। बेल्ट तनाव, सामग्री भार और आवश्यक कर्षण के अनुसार रबर या सिरेमिक लैगिंग का चयन किया जा सकता है।

पूँछ खिलाने की स्थिति

टेल पुली फीडिंग सिरे पर बेल्ट की दिशा को उलट देती है। सामग्री की नमी और कैरीबैक स्थितियों के अनुसार चिकनी या पंख वाली स्वयं-सफाई संरचनाओं का चयन किया जा सकता है।

मोड़ और स्नब स्थिति

बेंड और स्नब पुली का उपयोग वहां किया जाता है जहां बेल्ट पथ बदलता है या जहां ड्राइव पुली को अतिरिक्त रैप कोण की आवश्यकता होती है। उनके आयामों को बेल्ट तनाव और समग्र कन्वेयर ज्यामिति से मेल खाना चाहिए।

टेक-अप स्थिति

टेक-अप पुली बेल्ट बढ़ाव की भरपाई करने और लंबी दूरी के कन्वेयर पर आवश्यक बेल्ट तनाव बनाए रखने के लिए टेंशनिंग सिस्टम के साथ काम करते हैं।

गीली और चिपचिपी सामग्री का अनुप्रयोग

विंग सेल्फ-क्लीनिंग पुली उपयुक्त हैं जहां गीली मिट्टी, रेत या अन्य कैरीबैक सामग्री पुली की सतह के आसपास जमा हो सकती है और बेल्ट की गति में बाधा उत्पन्न कर सकती है।

कन्वेयर चरखी मानक

यूफेंग कन्वेयर पुली का निर्माण लागू CEMA कन्वेयर पुली आवश्यकताओं, GB/T10595 और ISO15364 प्रदर्शन आवश्यकताओं के संदर्भ में किया जाता है।

सुरक्षा आवश्यकताओं

भूमिगत खनन प्रणालियों के लिए इच्छित पुली को लागू कोयला खदान सुरक्षा आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। विशिष्ट दस्तावेज़ीकरण अंतिम चरखी विन्यास और अनुप्रयोग पर निर्भर करता है।

निर्यात दस्तावेज़ीकरण

उपलब्ध दस्तावेज़ में ISO9001 गुणवत्ता प्रबंधन प्रमाणन, CE निर्यात दस्तावेज़, एसजीएस कच्चे माल निरीक्षण रिपोर्ट, कोयला खदान सुरक्षा परीक्षण दस्तावेज़, और फ़ैक्टरी वेल्डिंग थकान और सेवा-जीवन परीक्षण रिपोर्ट शामिल हो सकते हैं।

चरखी की स्थिति

पहले यह निर्धारित करें कि क्या पुली को ड्राइव, टेल, बेंड, स्नब, विंग या टेक-अप पुली के रूप में आवश्यक है क्योंकि प्रत्येक संरचना कन्वेयर के भीतर एक अलग कार्य करती है।

बेल्ट की चौड़ाई और व्यास

उपयुक्त शेल चौड़ाई, शाफ्ट आयाम और बीयरिंग कॉन्फ़िगरेशन निर्धारित करने के लिए कन्वेयर बेल्ट की चौड़ाई, आवश्यक चरखी व्यास और मौजूदा फ्रेम आयाम प्रदान करें।

अधिकतम बेल्ट तनाव

शाफ्ट, शेल, एंड-डिस्क और हब साइजिंग के लिए अधिकतम ऑपरेटिंग बेल्ट तनाव आवश्यक है। हेवी-ड्यूटी पुली निर्माण का चयन केवल व्यास के बजाय गणना किए गए तनाव के अनुसार किया जाना चाहिए।

सतह और सामग्री की स्थिति

सामग्री की नमी, घर्षण, कैरीबैक, नमक स्प्रे, रासायनिक जोखिम और आवश्यक कर्षण यह निर्धारित करते हैं कि एक चिकनी, रबर-लैग्ड, सिरेमिक-लैग्ड, गैल्वेनाइज्ड या विंग पुली उपयुक्त है या नहीं।

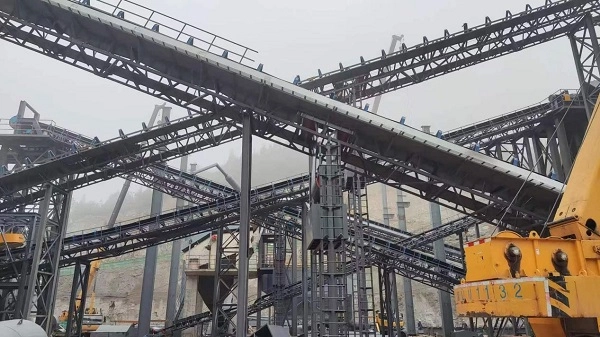

कन्वेयर लेआउट

जटिल कन्वेयर ज्यामिति को ड्राइव, स्नब, बेंड और टेक-अप पुली के संयोजन की आवश्यकता हो सकती है। संपूर्ण चरखी व्यवस्था का मूल्यांकन बेल्ट, आइडलर और टेंशनिंग सिस्टम आवश्यकताओं के साथ किया जाना चाहिए।

आवश्यक तकनीकी पैरामीटर

सटीक उद्धरण के लिए, मिलान किए गए कन्वेयर बेल्ट की चौड़ाई, चरखी व्यास, चरखी प्रकार, लैगिंग सामग्री, अधिकतम बेल्ट तनाव, कार्य वातावरण, कुल ऑर्डर मात्रा और लक्ष्य वितरण पोर्ट प्रदान करें।

यूफेंग तकनीकी इंजीनियर पूर्ण कन्वेयर डिजाइन के अनुसार चरखी खोल, शाफ्ट, अंत-डिस्क संरचना, असर व्यवस्था, लैगिंग प्रकार और सहायक सहायक उपकरण का मूल्यांकन कर सकते हैं।
