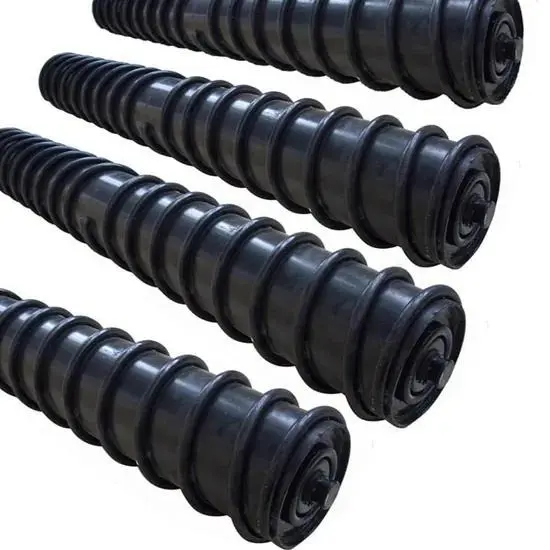

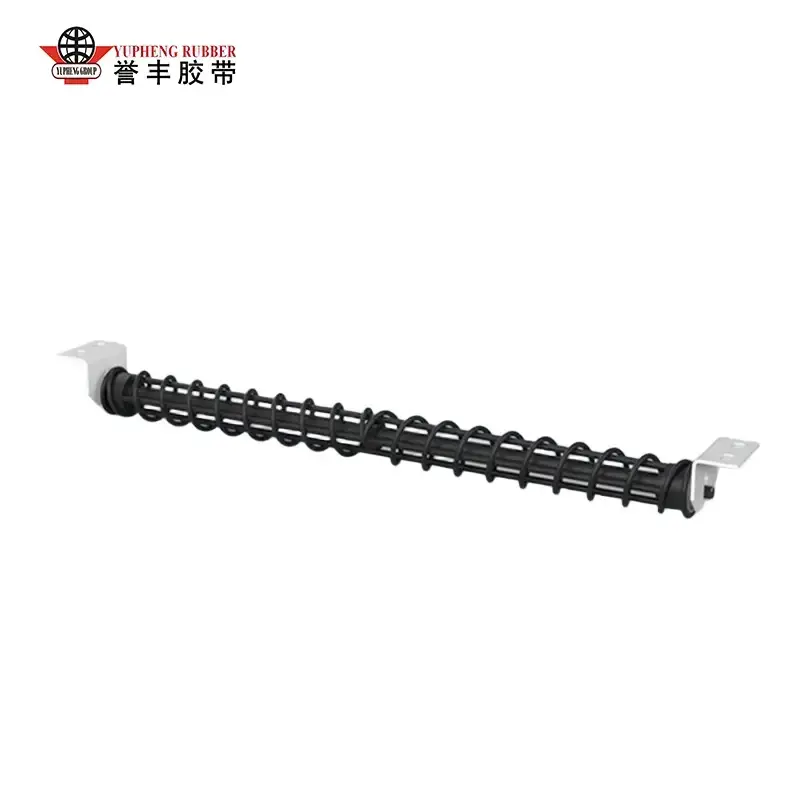

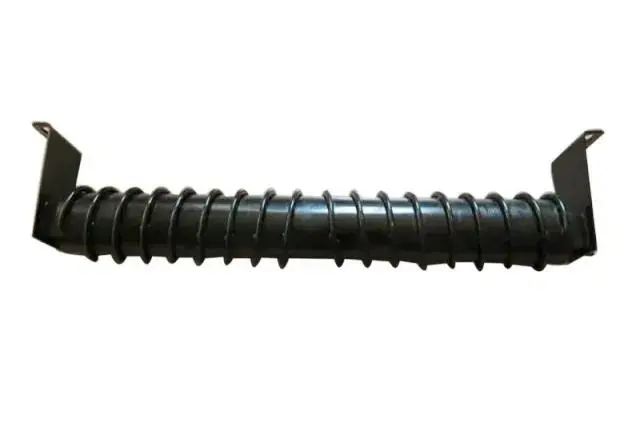

सर्पिल रिटर्न आइडलर रोलर

YUFENG उत्तरी चीन के पेशेवर कन्वेयर मशीनरी औद्योगिक क्लस्टर में स्थित मुख्य उत्पादन आधार और स्वचालित कार्यशाला के साथ उच्च प्रदर्शन वाले स्वयं-सफाई कन्वेयर आइडलर श्रृंखला उत्पादों में माहिर है। ब्रांड प्रत्येक सर्पिल रिटर्न आइडलर रोलर में एंटी-स्टिक सर्पिल संरचनात्मक डिजाइन, पहनने के लिए प्रतिरोधी उच्च शक्ति वाले कच्चे माल और मल्टी-चैनल भूलभुलैया सीलिंग तकनीक को एकीकृत करता है।

बुनियादी परीक्षण जानकारी

YUFENG ने रिटर्न-साइड कन्वेयर स्थितियों की मांग के तहत अपने स्पाइरल रिटर्न आइडलर रोलर के दीर्घकालिक प्रदर्शन का मूल्यांकन करने के लिए 6 महीने का निर्बाध फील्ड ऑपरेशन परीक्षण किया। परीक्षण में भूमिगत कोयला खनन, सीमेंट क्लिंकर परिवहन, बंदरगाह खनिज पाउडर अनलोडिंग और थर्मल पावर राख परिवहन सहित कई औद्योगिक वातावरण शामिल थे।

परीक्षण परिदृश्यों में उच्च-धूल, उच्च-आर्द्रता, मैला और चिपचिपी सामग्री की स्थिति शामिल थी, जिसमें रिटर्न बेल्ट के प्रत्येक वर्ग मीटर से औसतन 4-9 किलोग्राम अवशिष्ट चिपचिपा अयस्क पाउडर, मिट्टी और राख जुड़ी हुई थी। निरंतर औद्योगिक परिवहन में आने वाली सामान्य सामग्री-आसंजन समस्याओं को पुन: उत्पन्न करने के लिए इन स्थितियों का चयन किया गया था।

परीक्षण के परिणामों ने पुष्टि की कि चिपचिपी सामग्री के साथ काम करने वाले रिटर्न-साइड कन्वेयर आइडलर्स के लिए, अकेले बुनियादी भार-वहन क्षमता पर्याप्त नहीं है। स्वचालित सामग्री-रिलीज़ प्रदर्शन, एंटी-आसंजन क्षमता और बेल्ट ट्रैकिंग स्थिरता सुचारू रिटर्न-बेल्ट संचालन को बनाए रखने के लिए महत्वपूर्ण हैं। ये प्रदर्शन आवश्यकताएँ YUFENG आइडलर रोलर के मुख्य डिज़ाइन तर्क का निर्माण करती हैं।

स्व-सफाई सर्पिल संरचनात्मक प्रदर्शन परीक्षण

चिपचिपी सामग्री स्थितियों के तहत तुलनात्मक क्षेत्र परीक्षण

यूफेंग ने समान चिपचिपी राख संवहन स्थितियों के तहत स्पाइरल रिटर्न आइडलर रोलर और साधारण स्मूथ रिटर्न आइडलर रोलर्स के बीच दो सप्ताह का तुलनात्मक क्षेत्र परीक्षण किया। परीक्षण के परिणामों ने सामग्री आसंजन नियंत्रण और रखरखाव आवश्यकताओं में महत्वपूर्ण अंतर दिखाया।

सामान्य स्मूथ रिटर्न आइडलर रोलर्स ने 8-12 घंटे के निरंतर संचालन के बाद रोलर की सतह पर असमान सामग्री का निर्माण विकसित किया। एकत्रित चिपचिपे पदार्थ अनियमित उभार बनाते हैं, जिससे बेल्ट विचलन की समस्याएँ पैदा होती हैं और हर 12 घंटे में एक बार मैन्युअल सफाई की आवश्यकता होती है। प्रत्येक सफाई शटडाउन लगभग 18-22 मिनट तक चला, जिससे रखरखाव कार्यभार बढ़ गया और कन्वेयर की उपलब्धता कम हो गई।

यूफेंग आइडलर रोलर एक सममित डबल-हेलिकल उड़ान संरचना को अपनाता है। रोलर रोटेशन के दौरान, सर्पिल सतह लगातार चिपचिपी सामग्री के अवशेषों को हटाती है और उन्हें बेल्ट केंद्र से दोनों तरफ निर्देशित करती है। 30 दिनों के निरंतर संचालन के बाद, रोलर की सतह पर कोई स्पष्ट सामग्री संचय नहीं देखा गया, जिससे बार-बार मैन्युअल सफाई की आवश्यकता समाप्त हो गई।

1. सममित द्विदिशात्मक एस-आकार की सर्पिल उड़ान डिजाइन

उच्च शक्ति वाले स्टील सर्पिल उड़ान को बेल्ट संपर्क प्रक्षेपवक्र के अनुसार सटीक रूप से वेल्ड किया जाता है। द्विदिश सर्पिल संरचना संतुलित पार्श्व सामग्री धक्का बल उत्पन्न करती है, जो कन्वेयर बेल्ट रबड़ परत को केंद्रित घर्षण या क्षति के बिना दोनों बेल्ट किनारों की ओर चिपचिपा अवशेषों को समान रूप से स्थानांतरित करती है।

2. मल्टी-लेयर लेबिरिंथ कम्पोजिट सीलिंग सिस्टम

आंतरिक तीन-चैनल नायलॉन भूलभुलैया सील एक बाहरी रबर डस्ट-प्रूफ रिंग के साथ मिलकर एक मल्टी-स्टेज सुरक्षा संरचना बनाती है। यह डिज़ाइन खदान की धूल, गंदे पानी और महीन राख को असरदार गुहा में प्रवेश करने से प्रभावी ढंग से रोकता है, जिससे सामग्री संदूषण के कारण होने वाली बीयरिंग जामिंग और रोलर रोटेशन रुकावट जैसी सामान्य विफलताओं को रोका जा सकता है।

3. संकेन्द्रित संतुलित भार वितरण संरचना

स्वचालित सीएनसी टर्निंग तकनीक 0.3 मिमी कुल संकेतक रनआउट के भीतर रोलर पाइप सांद्रता को नियंत्रित करती है। अनुकूलित गतिशील संतुलन डिज़ाइन हाई-स्पीड कन्वेयर ऑपरेशन के दौरान घूर्णी कंपन आयाम को 0.8 मिमी से नीचे रखता है, अतिरिक्त बेल्ट तनाव हानि को कम करता है और कन्वेयर सिस्टम की अनावश्यक ऊर्जा खपत को कम करता है।

धूल, मिट्टी जलरोधक और संक्षारण रोधी प्रदर्शन परीक्षण

पर्यावरण सिमुलेशन परीक्षण शर्तें

यूफेंग स्पाइरल रिटर्न आइडलर रोलर को बाहरी खुली हवा और भूमिगत गीले संदेश देने वाले वातावरण के लिए डिज़ाइन किया गया है। इसके सीलिंग और संक्षारण प्रतिरोध प्रदर्शन को पेशेवर पर्यावरण सिमुलेशन परीक्षण के माध्यम से सत्यापित किया गया था।

परीक्षण में उच्च सांद्रता वाले खनिज धूल के संपर्क के साथ 9 मिमी/घंटा की जल प्रवाह दर के साथ लगातार गंदे पानी के छींटों का अनुकरण किया गया। सीलिंग विश्वसनीयता और संक्षारण सुरक्षा प्रदर्शन का मूल्यांकन करने के लिए इन कठोर परिस्थितियों में नमूनों को लगातार 40 मिनट तक संचालित किया गया।

सत्यापित परीक्षण परिणाम

परीक्षण के बाद, असर वाली गुहा पानी या धूल के प्रवेश के बिना पूरी तरह से सूखी रही। हॉट-डिप गैल्वेनाइज्ड रोलर शेल और स्पाइरल फ्लाइट ने बिना छीले या सतह को नुकसान पहुंचाए एंटी-जंग कोटिंग बरकरार रखी। परीक्षण के बाद बीयरिंग के घूर्णी प्रतिरोध में केवल 3% की वृद्धि हुई, कोई रोलर स्टॉल या रोटेशन विफलता नहीं देखी गई।

यह स्थिर सीलिंग और जंग-रोधी प्रदर्शन YUFENG आइडलर रोलर को बरसाती खुली हवा वाले बंदरगाहों, पानी से भरपूर भूमिगत खदानों और सीमेंट प्लांट स्प्रे-वाशिंग वातावरण में विश्वसनीय रूप से संचालित करने में सक्षम बनाता है। डिज़ाइन प्रभावी ढंग से जंग, सामग्री निर्माण और बीयरिंग क्षति के कारण होने वाले शटडाउन जोखिम और प्रतिस्थापन लागत को कम करता है।

बुद्धिमान एंटी-विचलन और कुशल संचालन तुलना

निरंतर ऑन-साइट लोडिंग और ऑपरेशन परीक्षण के माध्यम से, YUFENG सर्पिल रिटर्न आइडलर रोलर सामान्य स्मूथ रिटर्न आइडलर की तुलना में 40% अधिक व्यापक संचालन दक्षता का एहसास करता है, नीचे दी गई तालिका में दिखाए गए विशिष्ट तुलना डेटा के साथ:

सत्यापित मानक उत्पाद तकनीकी पैरामीटर

1. रोलर शैल कच्चा माल

यूफेंग आइडलर रोलर रोलर शेल सामग्री के रूप में Q235 उच्च परिशुद्धता सीमलेस ईआरडब्ल्यू कार्बन स्टील पाइप का उपयोग करता है। प्रत्येक पाइप उत्पादन से पहले सख्त कच्चे माल के निरीक्षण से गुजरता है और पहनने के प्रतिरोध, प्रभाव प्रतिरोध और दीर्घकालिक आउटडोर और भूमिगत परिचालन विश्वसनीयता में सुधार के लिए गर्म-डुबकी गैल्वेनाइज्ड एंटी-जंग उपचार प्राप्त करता है।

2. मिलान कन्वेयर बेल्ट चौड़ाई रेंज

मानक आइडलर रोलर 400 मिमी से 2000 मिमी तक कन्वेयर बेल्ट की चौड़ाई का समर्थन करता है, जो लाइट-ड्यूटी, मध्यम-ड्यूटी और हेवी-ड्यूटी बल्क सामग्री संदेश प्रणालियों को कवर करता है।

3. मानक रोलर बाहरी व्यास विकल्प

उपलब्ध मानक रोलर व्यास में Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm और Φ219mm शामिल हैं। कन्वेयर संरचना और परिचालन आवश्यकताओं के अनुसार विशेष व्यास अनुकूलन उपलब्ध है।

4. एकल रोलर स्थैतिक भार क्षमता

अधिकतम एकल रोलर स्थैतिक भार क्षमता 1500 किलोग्राम तक पहुंचती है, जो खनिज अयस्क, कोयला और थोक औद्योगिक सामग्री जैसी भारी सामग्री को संभालने वाली लंबी दूरी की परिवहन प्रणालियों की आवश्यकताओं को पूरा करती है।

5. कन्वेयर बेल्ट की मोटाई का मिलान

रोलर 3 मिमी से 18 मिमी मोटाई तक के कन्वेयर बेल्ट के साथ संगत है, जिसमें मानक रबर कन्वेयर बेल्ट, लौ प्रतिरोधी खनन बेल्ट और पहनने के लिए प्रतिरोधी सीमेंट कन्वेयर बेल्ट शामिल हैं।

6. ऑपरेटिंग तापमान अनुकूलन रेंज

यूफेंग स्पाइरल रिटर्न आइडलर रोलर -40°C से +65°C तक स्थिर संचालन बनाए रखता है, जो इसे कम तापमान वाले खुली हवा में खनन वातावरण और उच्च तापमान वाली औद्योगिक उत्पादन लाइनों के लिए उपयुक्त बनाता है।

7. मानक सिंगल रोलर नेट वजन

रोलर व्यास, प्रभावी लंबाई और संरचनात्मक विन्यास के आधार पर मानक शुद्ध वजन 6.2 किलोग्राम से 28.7 किलोग्राम तक होता है।

8. मानक बियरिंग विन्यास

रोलर पूरे सेवा चक्र में स्थिर संचालन का समर्थन करने के लिए कम घूर्णी प्रतिरोध, थर्मल विस्तार सहिष्णुता और रखरखाव-मुक्त ग्रीस भरने के साथ सी 3 क्लीयरेंस जेडजेड शील्ड डीप-ग्रूव बॉल बेयरिंग को अपनाता है।

वास्तविक औद्योगिक उपयोगकर्ता ऑन-साइट अनुप्रयोग मामले

1. भूमिगत कोयला खदान रिटर्न कन्वेयर आवेदन

एक भूमिगत कोयला खदान ग्राहक ने पहले गीले कोयले के कीचड़ और रॉक पाउडर के संचय के कारण बार-बार रिटर्न आइडलर जाम का अनुभव किया था। इन विफलताओं के परिणामस्वरूप बेल्ट विचलन, बार-बार उत्पादन में रुकावट और उच्च मैन्युअल सफाई लागत हुई।

पारंपरिक रिटर्न आइडलर्स को YUFENG आइडलर रोलर्स से बदलने के बाद, कन्वेयर सिस्टम छह महीने तक लगातार संचालित हुआ। दैनिक मैन्युअल सफाई शिफ्ट समाप्त हो गईं, बेल्ट विचलन दोष 70% से अधिक कम हो गए, और मासिक आइडलर प्रतिस्थापन लागत 55% से अधिक कम हो गई। समाधान ने बार-बार मैन्युअल उपकरण की सफाई के कारण होने वाले भूमिगत रखरखाव सुरक्षा जोखिमों को भी कम कर दिया।

2. तटीय बंदरगाह थोक खनिज कन्वेयर अनुप्रयोग

लगातार बारिश के जोखिम और समुद्री नमक कोहरे की स्थिति में काम करने वाला एक तटीय अयस्क टर्मिनल पहले तेजी से रोलर जंग और खनिज पाउडर संचय से पीड़ित था। पारंपरिक स्मूथ रिटर्न आइडलर्स ने सतह निर्माण का कारण बना जिससे महंगे कन्वेयर बेल्ट पर खरोंच आ गई।

हॉट-डिप गैल्वेनाइज्ड शेल और सेल्फ-क्लीनिंग सर्पिल संरचनाओं के साथ यूफेंग स्पाइरल रिटर्न आइडलर रोलर्स को अपनाने के बाद, सामग्री आसंजन की समस्याएं काफी कम हो गईं। आपूर्ति किए गए रोलर्स का एक बैच कठोर समुद्री वातावरण में स्थिर प्रदर्शन बनाए रखते हुए, प्रतिस्थापन के बिना आठ महीने से अधिक समय तक लगातार काम करता रहा है।

3. सीमेंट प्लांट चिपचिपा राख संवहन अनुप्रयोग

एक बड़े सीमेंट उत्पादन आधार को नम क्लिंकर राख के कारण गंभीर रिटर्न रोलर आसंजन का सामना करना पड़ा। प्रतिस्थापन से पहले, रखरखाव टीमों को प्रत्येक शिफ्ट में रिटर्न रोलर्स को मैन्युअल रूप से साफ करने की आवश्यकता होती है, जिससे उच्च श्रम खपत और बार-बार कन्वेयर डाउनटाइम होता है।

यूफेंग आइडलर रोलर्स स्थापित करने के बाद, सर्पिल संरचना ऑपरेशन के दौरान राख निर्माण को स्वचालित रूप से हटा देती है। सफाई श्रम लागत लगभग दो-तिहाई कम हो गई, जबकि बेल्ट घर्षण कम होने से कन्वेयर बेल्ट सेवा जीवन को बढ़ाने में मदद मिली।

पांच प्रमुख प्रतिस्पर्धी लाभ

1. वास्तविक औद्योगिक क्षेत्र-परीक्षित प्रदर्शन

सभी सफाई दक्षता, विचलन-विरोधी प्रदर्शन और सेवा जीवन डेटा को निरंतर औद्योगिक कन्वेयर संचालन परीक्षण के माध्यम से सत्यापित किया जाता है। यूफेंग सैद्धांतिक मापदंडों के बजाय व्यावहारिक अनुप्रयोग प्रदर्शन पर ध्यान केंद्रित करता है।

2. सममित डबल सर्पिल स्व-सफाई संरचना

संतुलित बेल्ट संपर्क बनाए रखते हुए द्विदिश सर्पिल डिज़ाइन लगातार चिपचिपी सामग्री को हटाता है। यह बेल्ट विचलन आवृत्ति को कम करता है, स्थानीय बेल्ट घर्षण को रोकता है और गीली और चिपचिपी सामग्री स्थितियों के तहत संप्रेषण स्थिरता में सुधार करता है।

3. मल्टी-चैनल सीलिंग और जंग-रोधी सुरक्षा

भूलभुलैया समग्र सीलिंग और गर्म-डुबकी गैल्वेनाइज्ड सतह संरक्षण का संयोजन धूल, गंदे पानी और संक्षारक सामग्रियों को आंतरिक बीयरिंगों को नुकसान पहुंचाने से रोकता है, जो दीर्घकालिक रखरखाव-मुक्त संचालन का समर्थन करता है।

4. कम परिचालन लागत के लिए एकीकृत डिजाइन

सामग्री निर्माण, सफाई आवृत्ति, रोलर प्रतिस्थापन और बेल्ट क्षति को कम करके, YUFENG स्पाइरल रिटर्न आइडलर रोलर ग्राहकों को कुल कन्वेयर रखरखाव लागत कम करने और उत्पादन दक्षता में सुधार करने में मदद करता है।

5. व्यावसायिक फैक्टरी गुणवत्ता नियंत्रण

YUFENG ISO9001 गुणवत्ता प्रबंधन मानकों के तहत स्वचालित कटिंग, वेल्डिंग, असेंबली और परीक्षण कार्यशालाएं संचालित करता है। प्रत्येक तैयार रोलर को शिपमेंट से पहले सघनता परीक्षण, रोटेशन प्रतिरोध परीक्षण और सीलिंग प्रदर्शन सत्यापन सहित निरीक्षण से गुजरना पड़ता है।

उपयुक्त औद्योगिक अनुप्रयोग परिदृश्य

1. खनन कन्वेयर सिस्टम

भूमिगत और खुले गड्ढे वाली कोयला खदानों के लिए उपयुक्त है जो गीले कोयले के कीचड़, गैंग पाउडर और गंदे खनिज पदार्थों का परिवहन करते हैं जहां रिटर्न बेल्ट आसंजन अक्सर होता है।

2. तटीय बंदरगाह थोक सामग्री परिवहन

नमक कोहरे के संक्षारण जोखिमों के साथ आर्द्र समुद्री वातावरण में परिवहन किए जाने वाले खनिज पाउडर, लौह अयस्क, रेत और अन्य थोक सामग्रियों के लिए डिज़ाइन किया गया।

3. सीमेंट, धातुकर्म और थर्मल पावर उद्योग

चिपचिपी राख, क्लिंकर अवशेष, फर्नेस स्लैग और अन्य औद्योगिक सामग्रियों पर लागू होता है जो पारंपरिक रिटर्न रोलर्स पर आसानी से जमा हो जाते हैं।

4. खनिज प्रसंस्करण एवं समुच्चय संयंत्र

गीली मिट्टी, रेत समुच्चय और खनिज प्रसंस्करण संप्रेषण प्रणालियों के लिए उपयुक्त, जिनके लिए निरंतर स्वयं-सफाई प्रदर्शन की आवश्यकता होती है।

5. बार-बार चिपकने की समस्या वाले कन्वेयर सिस्टम

सामग्री निर्माण, बेल्ट विचलन, लगातार सफाई आवश्यकताओं और लघु रोलर सेवा जीवन से पीड़ित किसी भी रिटर्न कन्वेयर अनुभाग के लिए आदर्श।

युफ़ेंग क्यों चुनें?

पेशेवर निर्माता से विश्वसनीय स्व-सफाई कन्वेयर समाधान

यूफेंग स्पाइरल रिटर्न आइडलर रोलर सटीक स्पाइरल संरचनात्मक प्रौद्योगिकी, सत्यापित औद्योगिक अनुप्रयोग अनुभव और मानकीकृत फैक्टरी गुणवत्ता नियंत्रण को एकीकृत करता है। चिपचिपा सामग्री परिवहन वातावरण के लिए डिज़ाइन किया गया, यह सामग्री निर्माण को खत्म करने, बेल्ट विचलन समस्याओं को कम करने और अनियोजित कन्वेयर डाउनटाइम को कम करने में मदद करता है।

फ़ैक्टरी प्रत्यक्ष आपूर्ति और अनुकूलित समर्थन

एक पेशेवर कन्वेयर घटक निर्माता के रूप में, YUFENG वैश्विक बल्क कन्वेयरिंग सिस्टम इंटीग्रेटर्स के लिए प्रत्यक्ष फैक्टरी आपूर्ति, अनुकूलित विनिर्देश, तकनीकी परामर्श और एप्लिकेशन मिलान सेवाएं प्रदान करता है।

YUFENG के साथ कन्वेयर विश्वसनीयता में सुधार करें

मांग वाले औद्योगिक संदेश अनुप्रयोगों के लिए स्वचालित स्व-सफाई प्रदर्शन, विश्वसनीय जंग-रोधी सुरक्षा और स्थिर रिटर्न बेल्ट ऑपरेशन प्राप्त करने के लिए YUFENG आइडलर रोलर चुनें।

अक्सर पूछे जाने वाले प्रश्न

Q1: स्मूथ रिटर्न आइडलर और स्पाइरल रिटर्न आइडलर रोलर के बीच क्या अंतर है?

साधारण स्मूथ रिटर्न आइडलर केवल बुनियादी बेल्ट समर्थन प्रदान करते हैं। चिपचिपी सामग्री आसानी से रोलर की सतह पर जमा हो सकती है, जिससे बेल्ट विचलन और बार-बार सफाई की आवश्यकता होती है।

यूफेंग आइडलर रोलर ऑपरेशन के दौरान अवशिष्ट सामग्रियों को लगातार हटाने, बेल्ट संपर्क सतह को साफ रखने और सामग्री निर्माण के कारण होने वाली विचलन समस्याओं को कम करने के लिए एक द्विदिश सर्पिल संरचना का उपयोग करता है।

Q2: खरीद से पहले स्पाइरल रिटर्न आइडलर रोलर की गुणवत्ता की जांच कैसे करें?

ग्राहकों को तीन प्रमुख बिंदुओं पर ध्यान देना चाहिए:

1. सर्पिल वेल्डिंग गुणवत्ता

लंबी अवधि के संचालन के दौरान ढीलापन से बचने के लिए सर्पिल उड़ान को रोलर शेल में मजबूती से वेल्ड किया जाना चाहिए।

2. सीलिंग संरचना

एक विश्वसनीय रोलर को धूल और पानी के असर को नुकसान पहुंचाने से रोकने के लिए साधारण धूल के छल्ले के बजाय बहु-परत भूलभुलैया सीलिंग का उपयोग करना चाहिए।

3. संक्षारणरोधी उपचार

हॉट-डिप गैल्वेनाइज्ड रोलर शैल बाहरी, खनन और आर्द्र औद्योगिक वातावरण के लिए बेहतर संक्षारण प्रतिरोध प्रदान करते हैं।

Q3: सर्पिल उड़ान संरचनाओं के लिए कौन सी सामग्रियां उपलब्ध हैं?

1. कार्बन स्टील सर्पिल उड़ान

उच्च घिसाव प्रतिरोध और प्रभाव शक्ति प्रदान करता है, जो खनन, बंदरगाहों, सीमेंट संयंत्रों और अन्य भारी-शुल्क अनुप्रयोगों के लिए उपयुक्त है।

2. रबर सर्पिल उड़ान

नरम बेल्ट संपर्क प्रदान करता है और हल्के भार के परिवहन के लिए उपयुक्त है। हालाँकि, इसमें उच्च तापमान और भारी घर्षण के प्रति कम प्रतिरोध है।

युफ़ेंग से संपर्क करें

तकनीकी डेटाशीट, अनुकूलित चित्र, नमूना परीक्षण और स्पाइरल रिटर्न आइडलर रोलर समाधान के लिए फैक्टरी प्रत्यक्ष मूल्य निर्धारण के लिए YUFENG से संपर्क करें।
