ट्रफ़िंग सेल्फ-एलाइनिंग आइडलर

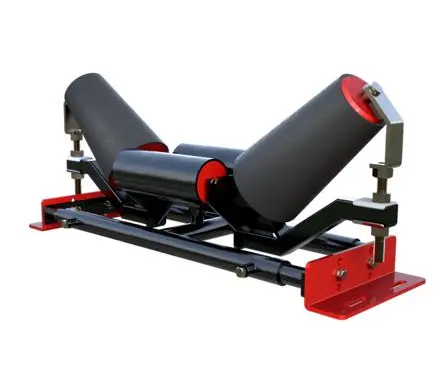

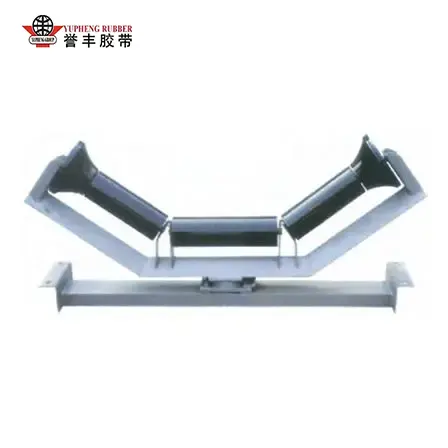

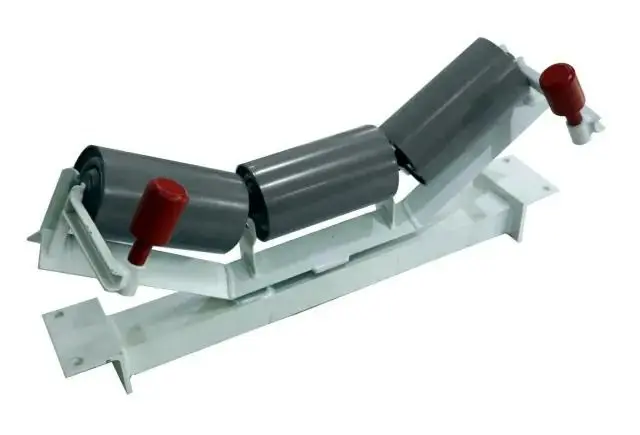

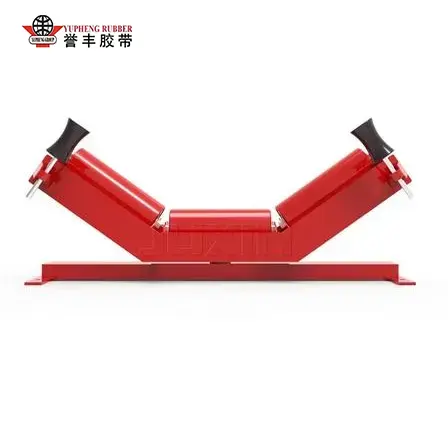

यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर एक विशेष रूप से अनुकूलित तीन-रोलर ट्रफ कैरियर सेट है जो विशेष रूप से बेल्ट कन्वेयर के लोड-ले जाने वाले स्ट्रैंड के लिए विकसित किया गया है, जिसे एक असेंबली में बुनियादी सामग्री समर्थन और स्वचालित बेल्ट सेंटरिंग कार्यों को एकीकृत करने के लिए डिज़ाइन किया गया है। स्थिर सामान्य ट्रफ आइडलर्स से भिन्न, जो केवल विचलन सुधार के बिना भार वहन प्रदान करते हैं, इस उत्पाद का मुख्य नवाचार ऊपरी रोलर ब्रैकेट और बेस फ्रेम के बीच फ्लोटिंग सेंट्रल पिवट कनेक्शन में निहित है, जो दोनों पंखों के किनारों पर स्थापित ऊर्ध्वाधर एंटी-डिफ्लेक्शन गाइड रोलर्स के साथ जोड़ा गया है।

जब ऑपरेशन के दौरान कन्वेयर बेल्ट बाएं या दाएं बहती है, तो बेल्ट का किनारा ऊर्ध्वाधर गाइड रोलर से संपर्क करता है और पार्श्व जोर उत्पन्न करता है, जिससे पूरे ऊपरी गर्त फ्रेम को केंद्रीय स्पिंडल के चारों ओर 5°-8° घूमने के लिए प्रेरित किया जाता है। झुके हुए विंग रोलर्स फिर घूमने वाले बेल्ट को उपकरण केंद्र रेखा पर वापस धकेलने के लिए रिवर्स क्षैतिज कर्षण उत्पन्न करते हैं, जिससे बाहरी शक्ति या मानव हस्तक्षेप के बिना वास्तविक समय में निरंतर ट्रैकिंग प्राप्त होती है।

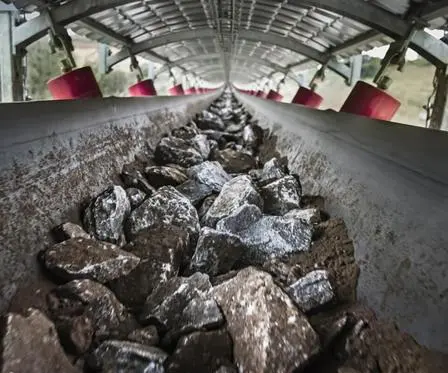

तीन-रोलर गर्त संरचना एक स्थिर वी-आकार की सामग्री ले जाने वाली सतह बनाती है, जो थोक सामग्री लोडिंग क्षमता को बढ़ाती है और उतार-चढ़ाव वाले लोड वॉल्यूम के तहत भी साइड स्पिलेज को कम करती है।

यह आइडलर एसटी सीरीज स्टील कॉर्ड बेल्ट और मल्टी-लेयर फैब्रिक बेल्ट सहित सभी मुख्यधारा के कन्वेयर बेल्ट से मेल खाता है, जो कम दूरी की ट्रांसफर लाइनों और 2 किलोमीटर से अधिक लंबाई वाली ओवरलैंड लंबी दूरी की कन्वेयर सिस्टम दोनों पर लागू होता है।

यह पारंपरिक फिक्स्ड आइडलर्स के दोषों को पूरी तरह से संबोधित करता है जैसे कि बार-बार मैनुअल अलाइनमेंट, गंभीर बेल्ट एज घिसाव और पूरी तरह से बेल्ट के पटरी से उतरने के कारण बार-बार आपातकालीन शटडाउन, जो मध्यम और भारी औद्योगिक फिक्स्ड कन्वेयरिंग लाइनों के लिए एक अनिवार्य मानक फिटिंग बन गया है।

सामग्री चयन एवं उत्पादन शिल्प

1. फ़्रेम और आधार सामग्री

संपूर्ण सपोर्ट फ्रेम, ऊपरी रोलर ब्रैकेट और फिक्स्ड बेस 4 मिमी से 8 मिमी तक की प्लेट मोटाई के साथ Q235B हॉट-रोल्ड कार्बन स्टील को अपनाते हैं। वेल्डिंग आंतरिक वेल्ड छिद्रों और विरूपण को खत्म करने के लिए मिश्रित गैस परिरक्षित आर्क वेल्डिंग का उपयोग करती है; सतह के उपचार में तटीय उच्च आर्द्रता और संक्षारक रासायनिक संयंत्र स्थलों के लिए इलेक्ट्रोस्टैटिक एंटी-रस्ट स्प्रे पेंटिंग, हॉट-डिप गैल्वनाइजिंग या एपॉक्सी कोटिंग शामिल है।

केंद्रीय पिवट शाफ्ट शमन और टेम्परिंग उपचार के साथ 45# ठंड से खींचे गए चमकीले गोल स्टील को अपनाता है, जिसमें हजारों घंटों के निरंतर संचालन के बाद लचीले फ्रेम पिवोटिंग को सुनिश्चित करने के लिए उच्च मरोड़ प्रतिरोध और कम रोटेशन घिसाव शामिल है।

2. रोलर असेंबली क्राफ्ट

रोलर शेल उच्च परिशुद्धता वाले ईआरडब्ल्यू सीमलेस स्टील ट्यूब हैं जिनकी दीवार की मोटाई 3.0-6.0 मिमी है, रासायनिक खनिज संवहन के लिए वैकल्पिक एचडीपीई एंटी-जंग शेल हैं। चलने वाले कंपन को कम करने के लिए आंतरिक सहायक शाफ्टों को सटीकता से संकेंद्रितता ≤0.7 मिमी में बदल दिया जाता है।

सी3 क्लीयरेंस के साथ डीप ग्रूव बॉल बेयरिंग दोनों रोलर सिरों पर स्थापित किए गए हैं, जो तीन-चरण मिश्रित भूलभुलैया नायलॉन सील और आंतरिक ग्रीस भंडारण गुहाओं से मेल खाते हैं। असेंबली के दौरान लिथियम-आधारित एंटी-रस्ट लुब्रिकेटिंग ग्रीस पहले से भरा जाता है, जो बीयरिंग के जाम होने और जंग की विफलता से बचने के लिए धूल, घोल और बारिश के पानी के प्रवेश को रोकता है। विंग रोलर्स को उच्च-घर्षण, गीली सामग्री से निपटने के परिदृश्यों के लिए रबर लैगिंग के साथ अनुकूलित किया जा सकता है।

3. संपूर्ण मशीन निरीक्षण प्रक्रिया

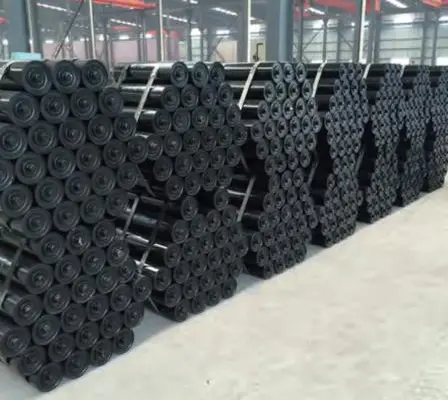

प्रत्येक तैयार यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर शिपमेंट से पहले पूर्ण फैक्ट्री परीक्षण पूरा करता है, जिसमें रोलर रोटेशन प्रतिरोध परीक्षण, पिवट रोटेशन लचीलापन परीक्षण, असर पानी विसर्जन सीलिंग परीक्षण, फ्रेम लोड विरूपण परीक्षण और एंटी-जंग कोटिंग आसंजन परीक्षण शामिल होता है। विदेशी परियोजना खरीद के लिए लगातार बैच प्रदर्शन बनाए रखने के लिए प्रत्येक उत्पादन नोड पर अयोग्य उत्पादों को हटा दिया जाता है।

कार्य सिद्धांत और प्रदर्शन परीक्षण तुलना डेटा

1. स्वचालित केन्द्रीकरण कार्य तर्क

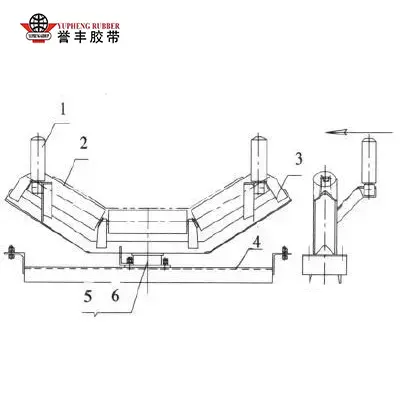

ट्रैकिंग तंत्र इलेक्ट्रॉनिक या हाइड्रोलिक सहायक भागों के बिना शुद्ध यांत्रिक घर्षण संचरण पर काम करता है। सामान्य संतुलित भार के तहत, आइडलर फ्रेम तटस्थ स्थिति में रहता है, और तीन गर्त रोलर्स समान रूप से कन्वेयर बेल्ट और थोक सामग्री का समर्थन करते हैं। एक बार जब असमान सामग्री फीडिंग, क्रॉसविंड या बेल्ट तनाव असंगतता पार्श्व बहाव का कारण बनती है, तो बेल्ट का किनारा ऊर्ध्वाधर साइड गाइड रोलर को दबाता है, क्षैतिज बल को ऊपरी ब्रैकेट असेंबली में स्थानांतरित करता है।

ब्रैकेट केंद्रीय धुरी के चारों ओर घूमता है, विचलन-पक्ष विंग रोलर को आगे की ओर झुकाता है ताकि बेल्ट भटकने की दिशा के विपरीत एक सेंट्रिपेटल घर्षण बल बनाया जा सके। बेल्ट के केंद्र में लौटने के बाद, संतुलित घर्षण आइडलर को उसकी तटस्थ स्थिति में पुनर्स्थापित करता है, जिससे उपकरण संचालन के दौरान एक बंद-लूप वास्तविक समय सुधार चक्र बनता है। ऊर्ध्वाधर गाइड रोलर्स अत्यधिक विचलन स्थितियों के तहत पूर्ण बेल्ट पटरी से उतरने को रोकने के लिए सीमा स्टॉप के रूप में भी काम करते हैं।

2. फील्ड कंट्रास्ट टेस्ट डेटा बनाम साधारण फिक्स्ड ट्रफ आइडलर

प्रदर्शन अंतराल को मापने के लिए 1200 मिमी चौड़ाई वाली खुली गड्ढे वाली कोयला खदान कन्वेयर लाइन पर छह महीने का निरंतर ट्रैकिंग परीक्षण पूरा किया गया:

परीक्षण के परिणाम पुष्टि करते हैं कि कन्वेयर लाइन के साथ 30-मीटर के अंतराल पर यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर स्थापित करने से थोक सामग्री उद्यमों के लिए परिचालन हानि और श्रम इनपुट काफी कम हो जाता है।

वास्तविक उद्योग अनुप्रयोग मामले

खनन, बंदरगाह, सीमेंट और धातुकर्म क्षेत्रों में सत्यापन योग्य लंबे-चक्र संचालन डेटा के साथ, इस आइडलर श्रृंखला के पास कई विदेशी भारी औद्योगिक परियोजनाओं में स्थिर सहायक रिकॉर्ड हैं।

केस 1: दक्षिण पूर्व एशियाई ओपन-पिट कोयला खदान कन्वेइंग लाइन

कच्चे कोयले का परिवहन करने वाले 1.8 किमी मध्यम-लंबी दूरी के निश्चित कन्वेयर सिस्टम ने स्थानीय उच्च आर्द्रता, भारी धूल और परिवर्तनशील हवा की स्थिति के तहत काम करने वाले सभी साइड ट्रैकिंग पदों के लिए हमारे YUFENG ट्रफिंग सेल्फ-एलाइनिंग आइडलर को अपनाया।

तीन साल तक लगातार 24 घंटे के ऑपरेशन के बाद, आइडलर फ्रेम में कोई जंग विरूपण नहीं दिखता है, रोलर्स बियरिंग जाम हुए बिना आसानी से घूमते हैं, और मुख्य स्टील कॉर्ड कन्वेयर बेल्ट बिना किसी किनारे के फटने या बड़े क्षेत्र की सामग्री के गिरने के बिना स्थिर केंद्रीकरण बनाए रखता है। ग्राहक ने मूल रूप से दैनिक बेल्ट सुधार कार्य के लिए नियुक्त दो पूर्णकालिक रखरखाव कर्मचारियों को रद्द कर दिया, जिससे स्पष्ट श्रम व्यय बचत प्राप्त हुई।

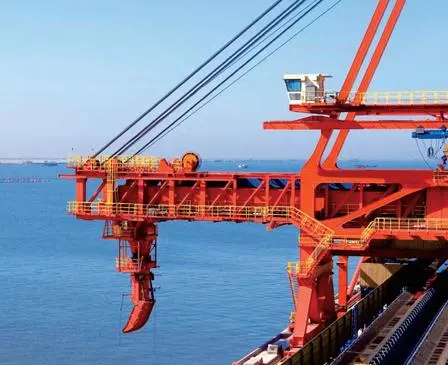

केस 2: यूरोपीय तटीय बंदरगाह थोक अयस्क हैंडलिंग टर्मिनल

बंदरगाह के 1400 मिमी चौड़ाई वाले अयस्क अनलोडिंग कन्वेयर को साल भर मजबूत क्रॉसविंड हस्तक्षेप का सामना करना पड़ता है, जो पहले मानक फिक्स्ड आइडलर्स के साथ बार-बार बेल्ट भटकने का कारण बनता था। स्व-संरेखित गर्त आइडलर असेंबली को फिर से स्थापित करने के बाद, हवा से प्रेरित विचलन पूरी तरह से समाप्त हो जाता है। गैल्वनाइज्ड फ्रेम और मल्टी-स्टेज सील रोलर्स तटीय नमक कोहरे के क्षरण के अनुकूल होते हैं, जो घटक प्रतिस्थापन चक्र को 6 महीने से 24 महीने तक बढ़ाते हैं।

अतिरिक्त मुख्यधारा के अनुप्रयोग परिदृश्यों में घरेलू सीमेंट क्लिंकर कन्वेयरिंग लाइनें, लौह अयस्क धातुकर्म स्टॉकयार्ड कन्वेयर और समग्र खदान क्रशिंग फीडिंग सिस्टम शामिल हैं, जिसमें स्थिर गर्त प्रदर्शन और अल्ट्रा-लो विफलता दर पर लगातार ग्राहक प्रतिक्रिया होती है। क्रेता के अनुरोध पर मूल्यांकन के लिए ऑन-साइट ऑपरेशन तस्वीरें और संपूर्ण प्रोजेक्ट संदर्भ दस्तावेज़ उपलब्ध कराए जा सकते हैं।

पूर्ण उत्पाद तकनीकी विशिष्टता पैरामीटर

मुख्य लाभ और यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर क्यों चुनें

स्वचालित यांत्रिक बेल्ट ट्रैकिंग

फ्लोटिंग पिवट फ्रेम स्वचालित रूप से बेल्ट मूवमेंट पर प्रतिक्रिया करता है, जिससे बार-बार मैन्युअल संरेखण के बिना केंद्रित संचालन बनाए रखने और नियमित रखरखाव कार्य को कम करने में मदद मिलती है।

उन्नत सीलिंग एवं पर्यावरण संरक्षण

मल्टी-लेयर भूलभुलैया सील धूल, घोल और बारिश के पानी को असर असेंबली में प्रवेश करने से रोकने में मदद करती है, जिससे आइडलर खनन, बंदरगाह और सीमेंट परिवहन वातावरण की मांग के लिए उपयुक्त हो जाता है।

स्थिर गर्त समर्थन एवं विचलन संरक्षण

तीन-रोलर गर्त संरचना थोक सामग्रियों के लिए स्थिर समर्थन प्रदान करती है, जबकि ऊर्ध्वाधर गाइड रोलर्स अत्यधिक बेल्ट आंदोलन को सीमित करने और बेल्ट के पटरी से उतरने और किनारे के नुकसान के जोखिम को कम करने में मदद करते हैं।

लचीला विशिष्टता अनुकूलन

YUFENG स्टील कॉर्ड और फैब्रिक कन्वेयर बेल्ट सहित विभिन्न कन्वेयर चौड़ाई, लोड स्थितियों और बेल्ट निर्माण के अनुरूप अनुकूलित गर्त कोण, रोलर व्यास और फ्रेम उपचार का समर्थन करता है।

मानकीकृत विनिर्माण एवं पूर्ण निरीक्षण

प्रत्येक सेल्फ-एलाइनिंग आइडलर असेंबली शिपमेंट से पहले व्यवस्थित उत्पादन और प्रदर्शन निरीक्षण से गुजरती है। लगातार फ़ैक्टरी गुणवत्ता प्रतिस्थापन आवृत्ति को कम करने और विदेशी कन्वेयर परियोजनाओं के लिए विश्वसनीयता में सुधार करने में मदद करती है।

कम कुल परिचालन लागत

बेल्ट एज घिसाव, मैन्युअल संरेखण कार्य, अप्रत्याशित डाउनटाइम और रखरखाव आवश्यकताओं को कम करके, YUFENG सेल्फ-एलाइनिंग आइडलर थोक सामग्री संदेश प्रणालियों की दीर्घकालिक परिचालन लागत को कम करने में मदद करता है।

फ़ैक्टरी-प्रत्यक्ष तकनीकी सहायता

YUFENG पूर्ण रोलर प्रसंस्करण और परीक्षण सुविधाएं संचालित करता है और थोक सामग्री हैंडलिंग परियोजनाओं के लिए पैरामीटर परामर्श, ड्राइंग अनुकूलन, फैक्ट्री-प्रत्यक्ष आपूर्ति और पोस्ट-इंस्टॉलेशन तकनीकी मार्गदर्शन प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: कन्वेयर लाइनों पर यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर के लिए इंस्टॉलेशन रिक्ति की आवश्यकता क्या है?

ए1: सामान्य मध्यम-भार खनन और सीमेंट कन्वेयर के लिए, ले जाने वाले स्ट्रैंड के साथ हर 30 मीटर पर एक सेट स्थापित करें। मजबूत क्रॉसविंड हस्तक्षेप के साथ लंबी दूरी के ओवरलैंड कन्वेयर या पोर्ट उपकरण के लिए, अंतराल को 15-20 मीटर तक छोटा करें, और इसके अलावा संक्रमण फ्लैट-ट्रफ अनुभागों के दौरान बेल्ट विचलन को सही करने के लिए हेड और टेल पुली से 15 मीटर की दूरी पर एक सेट की व्यवस्था करें।

Q2: क्या इस आइडलर को बड़े फ्रेम संशोधन के बिना मौजूदा पुराने कन्वेयर सिस्टम में दोबारा लगाया जा सकता है?

ए2: हाँ. मानक बेस माउंटिंग होल आयाम सार्वभौमिक टीडी75 और डीटीआईआई कन्वेयर फ्रेम मानकों का पालन करते हैं, मुख्य कन्वेयर स्ट्रिंगर को काटने या फिर से ड्रिल किए बिना सीधे मूल फिक्स्ड ट्रफ आइडलर असेंबली को प्रतिस्थापित करते हैं। गैर-मानक पुराने उपकरणों के लिए, हम मौजूदा इंस्टॉलेशन आकारों से मेल खाने के लिए अनुकूलित बेस ब्रैकेट चित्र प्रदान करते हैं, जो निर्बाध रेट्रोफिटिंग परिवर्तन का समर्थन करते हैं।

Q3: युफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर के लिए कौन से नियमित रखरखाव संचालन की आवश्यकता है?

ए3: दैनिक निरीक्षण के लिए केवल रोलर जैमिंग, गाइड रोलर सतह घिसाव और फ्रेम कोटिंग छीलने के लिए दृश्य जांच की आवश्यकता होती है। लचीले घुमाव की गारंटी के लिए केंद्रीय धुरी शाफ्ट के चारों ओर जमा धूल और सामग्री की त्रैमासिक सफाई करें। पहले से भरा हुआ बियरिंग चिकनाई वाला ग्रीस सामान्य कामकाजी परिस्थितियों में 12-18 महीने तक चलता है; पूरक ग्रीसिंग की आवश्यकता केवल उच्च तापमान वाले निरंतर संचालन स्थलों के लिए है।

घिसे हुए रोलर्स को व्यक्तिगत रूप से अलग किया जा सकता है और पूरे आइडलर फ्रेम को हटाए बिना बदला जा सकता है, जिससे रखरखाव कार्य बहुत सरल हो जाता है।

Q4: अत्यधिक कामकाजी परिस्थितियों के लिए कौन से विशेष अनुकूलित संस्करण तैयार किए जा सकते हैं?

A4: हम कई अनुकूलित उन्नयन का समर्थन करते हैं: रासायनिक खनिज और नमक सामग्री के परिवहन के लिए एचडीपीई एंटी-जंग रोलर शैल; गीले चिपचिपे अयस्क को संभालने के लिए मोटे रबर लैगिंग विंग रोलर्स; तटीय नमक कोहरे वाले वातावरण के लिए पूर्ण गर्म-डुबकी गैल्वेनाइज्ड फ्रेम; 70℃ से ऊपर काम करने वाली सीमेंट क्लिंकर संदेश लाइनों के लिए उच्च तापमान प्रतिरोधी बीयरिंग; और अल्ट्रा-वाइड 1800-2000 मिमी चौड़ाई वाले उच्च टन भार वाले कन्वेयर के लिए हेवी-ड्यूटी प्रबलित फ्रेम।

हमसे संपर्क करें

यदि आपके खनन, बंदरगाह, सीमेंट या धातुकर्म औद्योगिक परियोजना को लगातार कन्वेयर बेल्ट विचलन समस्याओं को हल करने के लिए स्थिर, कम रखरखाव वाले यूफेंग ट्रफिंग सेल्फ-एलाइनिंग आइडलर की आवश्यकता है, तो कृपया अपने कन्वेयर बेल्ट की चौड़ाई, आवश्यक रोलर व्यास और ऑन-साइट कामकाजी स्थिति पैरामीटर तुरंत हमारी बिक्री टीम को भेजें।

हम 24 कार्य घंटों के भीतर निःशुल्क मानक उत्पाद नमूने, विस्तृत तकनीकी चित्र और नवीनतम फैक्ट्री थोक खरीद उद्धरण प्रदान कर सकते हैं, जो आपके दीर्घकालिक कन्वेयर संचालन लागत में कटौती के लिए विश्वसनीय यांत्रिक ट्रैकिंग घटक प्रदान करते हैं।
