समान लंबाई वाला ट्रफ़िंग आइडलर रोलर

संतुलित भार वितरण युफेंग इक्वल लेंथ ट्रफिंग आइडलर रोलर का मुख्य लाभ है। 400-2400 मिमी बेल्ट की चौड़ाई के लिए 89-159 मिमी व्यास में उपलब्ध, इसके तीन समान लंबाई के रोलर्स सममित बेल्ट समर्थन प्रदान करते हैं और असमान किनारे के घिसाव और सामग्री के रिसाव को कम करने में मदद करते हैं। प्रत्येक इकाई सीएडी चित्र और नमूना परीक्षण उपलब्ध होने के साथ रोटेशन, प्रभाव, संक्षारण और सीलिंग परीक्षणों से गुजरती है।

उत्पाद परिभाषा और पूर्ण YUFENG विनिर्माण प्रक्रिया

1. समान-लंबाई वाली गर्तिका संरचना

यूफेंग इक्वल-लेंथ ट्रफिंग आइडलर में समान लंबाई और व्यास वाले तीन रोलर्स होते हैं जो एक एकीकृत स्टैम्पिंग ब्रैकेट पर लगे होते हैं। एक क्षैतिज केंद्र रोलर और दो सममित झुकाव वाले साइड रोलर स्थिर थोक सामग्री परिवहन के लिए एक संतुलित अवतल ले जाने वाली प्रोफ़ाइल बनाते हैं।

छोटे विंग रोलर्स का उपयोग करने वाले असमान-लंबाई वाले ट्रफ़िंग आइडलर्स की तुलना में, समान-लंबाई वाला डिज़ाइन कन्वेयर बेल्ट में अधिक सुसंगत समर्थन प्रदान करता है। यह भार को अधिक समान रूप से वितरित करने में मदद करता है और असंगत रोलर आयामों के कारण होने वाले स्थानीय तनाव, असमान बेल्ट घिसाव और संभावित बेल्ट विचलन को कम करता है।

2. हेवी-ड्यूटी ऑपरेशन के लिए प्रबलित निर्माण

YUFENG Q235 सीमलेस मोटी-दीवार स्टील ट्यूब, ठोस कार्बन स्टील इंटीग्रल शाफ्ट, प्रबलित कोल्ड-स्टैम्प्ड ब्रैकेट और मल्टी-लेयर लेबिरिंथ कम्पोजिट डबल ऑयल सील का उपयोग करता है। आयामी सटीकता, संरचनात्मक ताकत और संक्षारण प्रतिरोध में सुधार के लिए सीएनसी कटिंग, गैस-परिरक्षित वेल्डिंग और इलेक्ट्रोस्टैटिक उच्च तापमान विरोधी जंग कोटिंग लागू की जाती है।

जबकि कुछ कम लागत वाले आइडलर 2.0-2.5 मिमी पतली दीवार वाली ट्यूबों का उपयोग करते हैं जो लंबे समय तक भारी भार के तहत ख़राब हो सकती हैं, यूफेंग इक्वल-लेंथ ट्रफिंग आइडलर्स 3.5 मिमी मोटी सीमलेस स्टील ट्यूबों का उपयोग करते हैं। लोड आवश्यकताओं के अनुसार उच्च परिशुद्धता डबल-सीलबंद 6204, 6205 और 6306 श्रृंखला बीयरिंग उपलब्ध हैं।

3. परिशुद्धता रोटेशन और स्थिर संचालन प्रदर्शन

प्रत्येक रोलर के रेडियल रनआउट को 0.5 मिमी के भीतर नियंत्रित किया जाता है, जबकि स्थैतिक रोटेशन प्रतिरोध लगभग 1.5-2.5 एन पर बनाए रखा जाता है। ये विनिर्माण नियंत्रण निरंतर संदेश के दौरान सुचारू रोटेशन, कम घर्षण और कम परिचालन शोर प्राप्त करने में मदद करते हैं।

प्रबलित संरचना उच्च धूल सांद्रता, उच्च आर्द्रता, खनिज घोल के छींटे और हल्के एसिड या क्षार जोखिम वाले मांग वाले वातावरण के लिए उपयुक्त है, जो दीर्घकालिक कन्वेयर संचालन के लिए स्थिर समर्थन प्रदान करती है।

4. विभिन्न अनुप्रयोगों के लिए अनुकूलित सामग्री

मानक स्टील समान-लंबाई वाले ट्रफ़िंग आइडलर्स के अलावा, YUFENG रबर-लैग्ड पहनने के लिए प्रतिरोधी रोलर्स, UHMWPE पॉलिमर एंटी-जंग रोलर्स और स्टेनलेस-स्टील शाफ्ट विकल्पों सहित विशेष कॉन्फ़िगरेशन प्रदान करता है।

इन विन्यासों को सामग्री के घर्षण, संक्षारण की स्थिति, नमी के जोखिम और कन्वेयर आवश्यकताओं के अनुसार चुना जा सकता है। लगातार विनिर्माण गुणवत्ता बनाए रखने के लिए आने वाले सभी कच्चे माल को उत्पादन में प्रवेश करने से पहले रासायनिक संरचना और यांत्रिक शक्ति निरीक्षण से गुजरना पड़ता है।

प्रामाणिक दीर्घकालिक फ़ील्ड परीक्षण डेटा

1. छह महीने का भूमिगत कोयला खदान क्षेत्र परीक्षण

YUFENG तकनीकी टीम ने कठिन परिवहन स्थितियों के तहत इसके दीर्घकालिक प्रदर्शन का मूल्यांकन करने के लिए एक भूमिगत कोयला खदान में समान लंबाई वाले ट्रफिंग आइडलर रोलर का 6 महीने का निर्बाध क्षेत्र संचालन परीक्षण किया। परीक्षण में निरंतर संचालन, भार वहन करना, सीलिंग स्थायित्व, बेल्ट सुरक्षा और सामग्री रिसाव नियंत्रण को शामिल किया गया।

परीक्षण वातावरण:≥1200 mg/m³ की धूल सांद्रता के साथ भूमिगत कोयला खदान सड़क मार्ग, परिवेश का तापमान -10°C से +65°C तक, और 24 घंटे निरंतर परिवहन संचालन।

एकल-समूह असर भार:2,800 किलोग्राम तक, कच्चे कोयले, गैंग और मिश्रित अयस्क थोक सामग्री को संभालना।

2. सत्यापित प्रदर्शन परिणाम

सेवा जीवन:टेस्ट आइडलर्स ने 32,600 स्थिर चलने वाले घंटे जमा किए, तुलना के लिए उपयोग किए जाने वाले सामान्य पतली दीवार वाले असमान-लंबाई वाले आइडलर्स की तुलना में रिकॉर्ड की गई सेवा जीवन 3-5 गुना अधिक है।

सीलिंग स्थायित्व:धूल और उच्च दबाव वाले पानी स्प्रे परिसंचरण परीक्षण के लगातार 30 दिनों के बाद, सभी परीक्षण नमूनों में शून्य बीयरिंग जैमिंग और शून्य आंतरिक स्नेहक रिसाव दिखाया गया।

बेल्ट सुरक्षा:संतुलित समान लंबाई वाली रोलर संरचना कन्वेयर बेल्ट और रोलर्स के बीच एकतरफा किनारे घर्षण को कम करने में मदद करती है, जो परीक्षण की गई स्थितियों के तहत समग्र बेल्ट प्रतिस्थापन चक्र को 40% तक बढ़ाती है।

सामग्री का बिखराव:मानक 35° गर्त कोण के साथ, परीक्षण किए गए समान-लंबाई वाले आइडलर सिस्टम ने 0.48% की मापा स्पिलेज दर हासिल की, जबकि समान संवहन मात्रा के तहत समानांतर फ्लैट आइडलर और असमान-लंबाई वाले गर्त आइडलर के लिए 3.2% की तुलना में।

पूर्ण उत्पाद वर्गीकरण एवं तकनीकी पैरामीटर

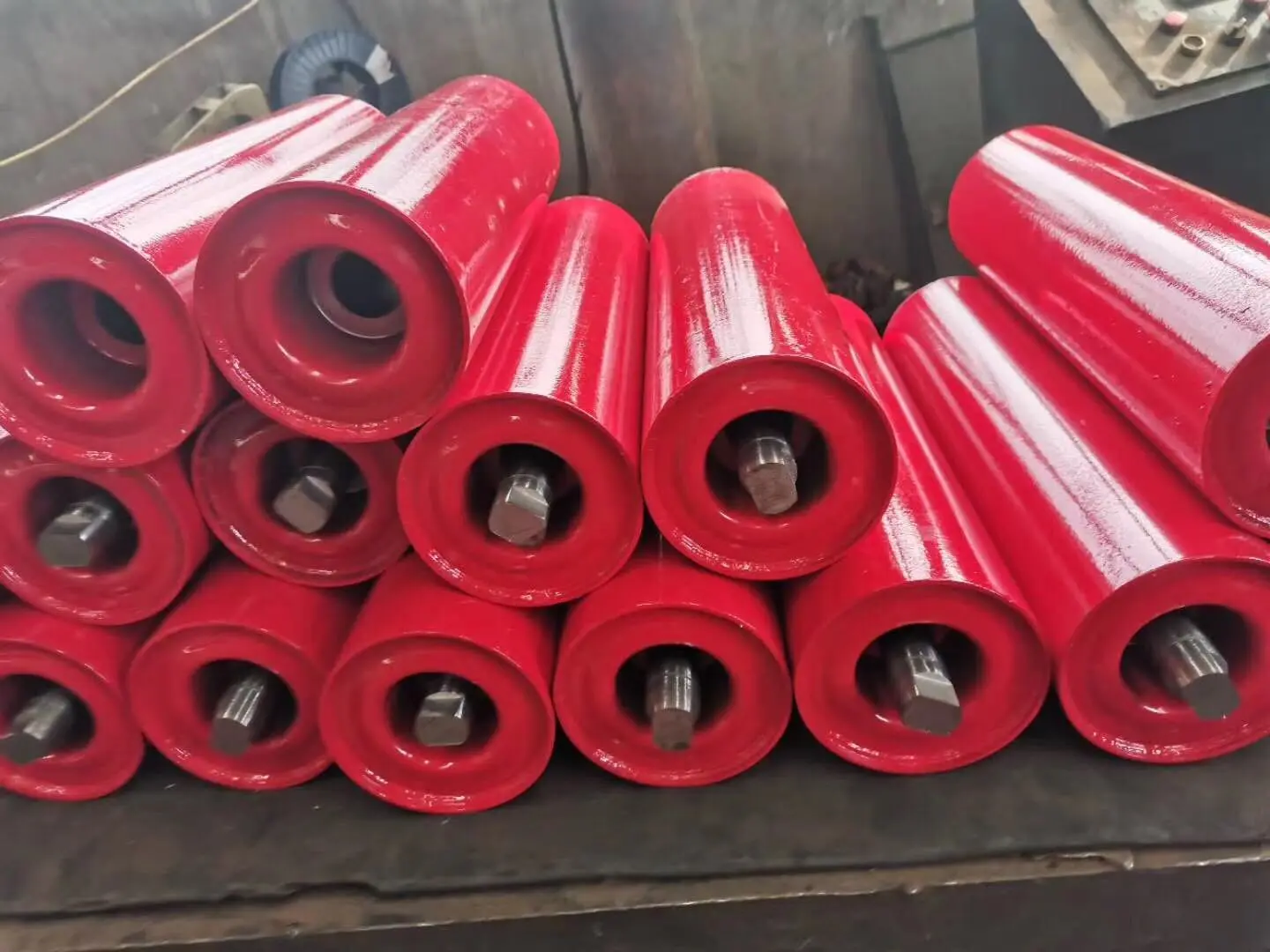

1. मानक समान लंबाई 3-रोल ट्रफिंग आइडलर

खनन, सीमेंट, अनाज और अन्य थोक सामग्री परिवहन प्रणालियों के लिए एक सामान्य प्रयोजन विन्यास। मानक गर्त कोणों में 20°, 30°, 35° और 45° शामिल हैं।

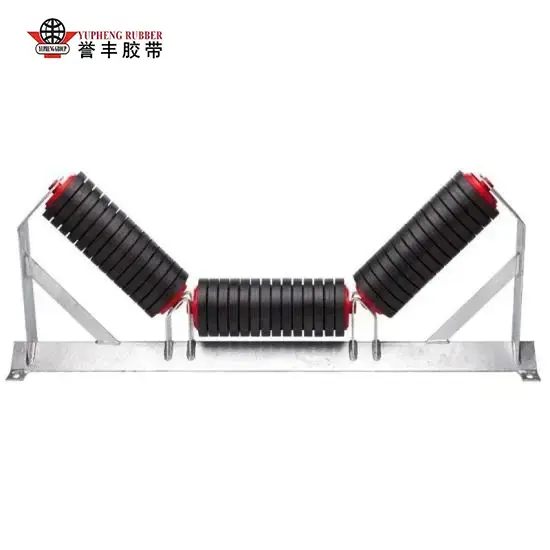

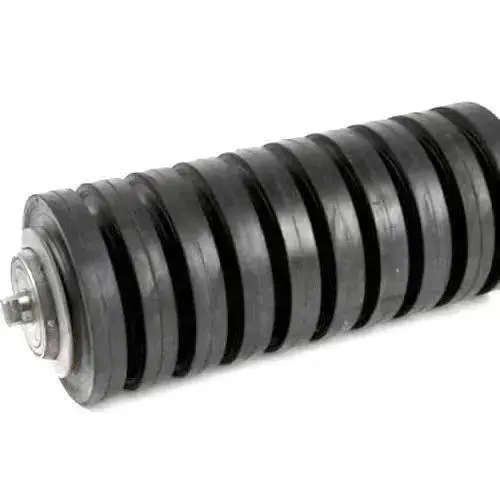

2. समान लंबाई का इम्पैक्ट बफर ट्रफिंग आइडलर

लोडिंग और सामग्री फीडिंग पॉइंट के लिए डिज़ाइन किए गए, इन रोलर्स में गिरने वाले अयस्क से प्रभाव को अवशोषित करने और कन्वेयर बेल्ट और रोलर संरचना पर सीधे प्रभाव को कम करने के लिए मोटी रबर लैगिंग की सुविधा होती है।

3. समान लंबाई स्वचालित सेल्फ-एलाइनिंग ट्रफिंग आइडलर

कन्वेयर बेल्ट को उसकी सामान्य चलने की स्थिति में वापस लाने में मदद करने के लिए विचलन-सुधार समर्थन संरचना से सुसज्जित, किनारे के घर्षण और संभावित बेल्ट क्षति को कम करता है।

4. UHMWPE एंटी-करोश़न समान लंबाई ट्रफिंग आइडलर

एसिड, क्षार या नमक कोहरे के संपर्क में आने वाले रासायनिक संयंत्रों, नमक यार्डों और अपशिष्ट जल उपचार सुविधाओं जैसे संक्षारक वातावरण के लिए स्टेनलेस स्टील शाफ्ट विकल्पों के साथ एक यूएचएमडब्ल्यूपीई पॉलिमर रोलर बॉडी का उपयोग करता है।

मानक तकनीकी पैरामीटर तालिका

वास्तविक वैश्विक ग्राहक परियोजना मामले

1. मंगोलिया ओपन-पिट कोयला खनन परियोजना

1,200 मिमी चौड़ी हेवी-ड्यूटी बेल्ट और 2,000 टन प्रति घंटे की डिज़ाइन की गई परिवहन क्षमता के साथ 12 किमी का क्रॉस-माउंटेन कोयला कन्वेयर सिस्टम पहले लगभग 6,000 ऑपरेटिंग घंटों के बाद असमान-लंबाई वाले आइडलर्स के साथ समय से पहले विफलताओं का अनुभव करता था।

यूफेंग ने मोटी ट्यूब दीवारों और उन्नत भूलभुलैया सीलिंग के साथ अनुकूलित 35° प्रबलित सीलिंग समान लंबाई वाले ट्रफिंग आइडलर्स की आपूर्ति की। 18 महीने के निरंतर आउटडोर ऑपरेशन के बाद, परियोजना में शून्य रोलर प्रतिस्थापन और शून्य रिपोर्ट रोलर विफलता दर्ज की गई, जबकि मासिक रखरखाव श्रम लागत लगभग 65% कम हो गई थी।

2. दक्षिण पूर्व एशिया तटीय अयस्क अनलोडिंग टर्मिनल

इस परियोजना में गंभीर तटीय नमक-कोहरे के क्षरण के तहत निरंतर बाहरी जहाज उतराई और स्टॉकयार्ड परिवहन शामिल था। यूफेंग ने स्टेनलेस स्टील आंतरिक शाफ्ट के साथ यूएचएमडब्ल्यूपीई एंटी-करोश़न समान लंबाई वाले ट्रफिंग आइडलर्स की आपूर्ति की।

दो साल के निरंतर संचालन के बाद, आपूर्ति किए गए रोलर्स में जंग से संबंधित विफलता या बीयरिंग रुकावट की कोई सूचना नहीं मिली, जो दीर्घकालिक तटीय थोक सामग्री प्रबंधन के लिए विश्वसनीय समर्थन प्रदान करता है।

3. घरेलू सीमेंट क्लिंकर उत्पादन लाइन

5,000 टन की दैनिक क्षमता वाली सीमेंट क्लिंकर उत्पादन लाइन को उच्च तापमान भट्ठी राख परिवहन और अत्यधिक अपघर्षक समुच्चय परिवहन के लिए रोलर्स की आवश्यकता होती है। यूफेंग ने संप्रेषित सामग्री, रोलर्स और कन्वेयर बेल्ट के बीच प्रभाव और घर्षण संपर्क को कम करने के लिए रबर-लैग्ड समान लंबाई प्रभाव ट्रफिंग आइडलर्स की आपूर्ति की।

अनुकूलित प्रभाव-प्रतिरोधी कॉन्फ़िगरेशन कन्वेयर बेल्ट सतह की रक्षा करने, असामान्य पहनने को कम करने और संदेश प्रणाली के संचालन चक्र को बढ़ाने में मदद करता है।

मुख्य प्रतिस्पर्धात्मक लाभ बनाम साधारण असमान-लंबाई वाले बाज़ार आइडलर

लागू औद्योगिक परिदृश्य

यूफेंग इक्वल लेंथ ट्रफिंग आइडलर रोलर को संतुलित भार वितरण, स्थिर बेल्ट समर्थन और विश्वसनीय दीर्घकालिक संचालन की आवश्यकता वाले थोक सामग्री परिवहन प्रणालियों के लिए डिज़ाइन किया गया है। कार्य वातावरण के अनुसार विभिन्न रोलर सामग्री और कॉन्फ़िगरेशन का चयन किया जा सकता है।

1. खनन उद्योग

खुले गड्ढे वाली कोयला खदानों, भूमिगत लौह अयस्क, सोने के अयस्क और बॉक्साइट परिवहन प्रणालियों के लिए उपयुक्त, कठिन परिचालन स्थितियों के तहत भारी थोक सामग्रियों के लंबी दूरी के परिवहन का समर्थन करता है।

2. थर्मल पावर प्लांट

कोयला फीडिंग लाइनों, चूना पत्थर डीसल्फराइजेशन सामग्री परिवहन, और बॉयलर राख और स्लैग परिवहन प्रणालियों के लिए उपयोग किया जाता है। प्रबलित रोलर संरचना निरंतर थोक सामग्री प्रबंधन का समर्थन करती है।

3. भवन निर्माण सामग्री उद्योग

सीमेंट संयंत्रों, रेत और पत्थर समुच्चय खदानों, बजरी प्रसंस्करण लाइनों और अपघर्षक थोक सामग्री और निरंतर परिवहन से जुड़े अन्य अनुप्रयोगों के लिए उपयुक्त।

4. बंदरगाह और बल्क कार्गो टर्मिनल

कोयला, लौह अयस्क, अनाज और रासायनिक बल्क कार्गो लोडिंग, अनलोडिंग और स्टॉकयार्ड कन्वेइंग सिस्टम के लिए डिज़ाइन किया गया। बाहरी और उच्च आर्द्रता वाले वातावरण के लिए विभिन्न रोलर सामग्री और सीलिंग कॉन्फ़िगरेशन का चयन किया जा सकता है।

5. रसायन एवं नमक उत्पादन

UHMWPE एंटी-जंग समान-लंबाई वाले गर्त वाले आइडलर रासायनिक संयंत्रों, नमक उत्पादन सुविधाओं और संबंधित सामग्री हैंडलिंग प्रणालियों सहित एसिड, क्षार, नमक कोहरे और अन्य संक्षारक स्थितियों के संपर्क में आने वाले अनुप्रयोगों के लिए उपलब्ध हैं।

6. अनाज प्रसंस्करण उद्योग

लो-वियर और फूड-ग्रेड रोलर विकल्प गेहूं, मक्का, चावल और अन्य कृषि थोक सामग्री भंडारण और परिवहन प्रणालियों के लिए उपयुक्त हैं, जो सुचारू रोटेशन और स्थिर बेल्ट समर्थन प्रदान करते हैं।

फ़ैक्टरी पेशेवर ताकत और गुणवत्ता आश्वासन

YUFENG एक मानकीकृत 20,000 वर्ग मीटर की स्वचालित उत्पादन कार्यशाला संचालित करता है जो सीएनसी सटीक प्रसंस्करण उपकरणों के 50 से अधिक सेटों से सुसज्जित है। 80,000 कन्वेयर आइडलर्स तक की मासिक उत्पादन क्षमता और 15 वर्षों के समर्पित विनिर्माण अनुभव के साथ, हम खनन, सीमेंट, बंदरगाहों, बिजली उत्पादन, कृषि और अन्य थोक संदेश उद्योगों के लिए विश्वसनीय रोलर समाधानों पर ध्यान केंद्रित करते हैं।

1. विनिर्माण क्षमता

हमारी उत्पादन प्रणाली सीएनसी परिशुद्धता प्रसंस्करण, रोलर ट्यूब निर्माण, शाफ्ट मशीनिंग, वेल्डिंग, बीयरिंग असेंबली, सीलिंग और सतह उपचार को एकीकृत करती है। उत्पादन क्षमता बड़े पैमाने पर परिवहन परियोजनाओं के लिए मानक रोलर ऑर्डर और अनुकूलित विनिर्देशों दोनों का समर्थन करती है।

2. गुणवत्ता प्रमाणन एवं अनुपालन

हमारे रोलर उत्पाद एक नियंत्रित गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित होते हैं और आईएसओ 9001, एमटी/टी 821 और सीई-संबंधित आवश्यकताओं का समर्थन करते हैं। योग्य ग्राहक परियोजनाओं के लिए तृतीय-पक्ष फ़ैक्टरी ऑडिट रिपोर्ट और उत्पाद प्रदर्शन परीक्षण दस्तावेज़ प्रदान किए जा सकते हैं।

3. पांच चरणीय गुणवत्ता नियंत्रण

हमारी क्यूसी प्रक्रिया में कच्चे माल का आने वाला निरीक्षण, अर्ध-तैयार वेल्डिंग ताकत परीक्षण, तैयार रोलर रोटेशन प्रतिरोध परीक्षण, सीलिंग एजिंग सिमुलेशन और अंतिम पैकेजिंग निरीक्षण शामिल है। यह मल्टी-स्टेज निरीक्षण प्रणाली उत्पादन बैचों में लगातार आयामी सटीकता, सीलिंग प्रदर्शन और घूर्णी स्थिरता बनाए रखने में मदद करती है।

4. सीएडी इंजीनियरिंग एवं तकनीकी सहायता

YUFENG परियोजना मिलान, स्थापना पुष्टिकरण और कन्वेयर संरचना सत्यापन के लिए मुफ्त सीएडी इंजीनियरिंग चित्र प्रदान करता है। हमारी तकनीकी टीम बेल्ट की चौड़ाई और संवहन स्थितियों के अनुसार उपयुक्त रोलर व्यास, गर्त कोण, असर विन्यास और ब्रैकेट आयामों की सिफारिश कर सकती है।

5. नमूना एवं अनुकूलित उत्पादन सेवा

उत्पाद विनिर्देशों के आधार पर, छोटे परीक्षण आदेशों को लगभग 7 दिनों में नमूना वितरण के साथ समर्थित किया जा सकता है। मानक बड़े पैमाने पर उत्पादन ऑर्डर के लिए आम तौर पर 15-20 दिनों की आवश्यकता होती है, जबकि अनुकूलित विनिर्देश परियोजना आवश्यकताओं और उत्पादन जटिलता के अनुसार निर्धारित किए जाते हैं।

6. वैश्विक बिक्री-पश्चात सहायता

YUFENG रोलर चयन, स्थापना और संचालन के लिए दूरस्थ तकनीकी मार्गदर्शन प्रदान करता है। योग्य बड़े पैमाने की विदेशी औद्योगिक परियोजनाओं के लिए, हम ग्राहकों को विश्वसनीय कन्वेयर प्रदर्शन प्राप्त करने में मदद करने के लिए ऑन-साइट मिलान सहायता भी प्रदान कर सकते हैं।

परिवर्तन

क्या आप अपने बल्क कन्वेयर सिस्टम को अपग्रेड करने और दीर्घकालिक संचालन लागत में कटौती करने के लिए लंबी सेवा-जीवन, कम रखरखाव वाले रोलर की खोज कर रहे हैं? निःशुल्क उत्पाद नमूनों के लिए आवेदन करने, अनुकूलित तकनीकी चित्र और फैक्टरी प्रत्यक्ष थोक मूल्य सूची प्राप्त करने के लिए अभी हमारी पेशेवर इंजीनियरिंग टीम से संपर्क करें! हम आपकी सभी सामग्री प्रबंधन परियोजना मांगों के लिए वन-स्टॉप पूर्ण कन्वेयर घटक मिलान समाधान प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न अनुभाग

1. प्रश्न: असमान लंबाई वाले आइडलर की तुलना में हमारे समान लंबाई वाले ट्रफ़िंग आइडलर रोलर के मुख्य लाभ क्या हैं?

उत्तर: हमारे समान लंबाई के तीन समान रोलर्स पूरी तरह से संतुलित भार वितरण का एहसास करते हैं, एकतरफा बेल्ट तनाव और किनारे के घर्षण को खत्म करते हैं, सामग्री के रिसाव को कम करते हैं और कन्वेयर बेल्ट सेवा जीवन को काफी हद तक बढ़ाते हैं। 35° अधिकांश खनन और सीमेंट औद्योगिक परियोजनाओं के लिए उपयुक्त सबसे सार्वभौमिक मानक कोण है। 20° प्रकाश-कोण प्रकार हल्के भार वाले अनाज परिवहन के लिए उपयुक्त है, जबकि 45° गहरे-गर्त मॉडल को उच्च क्षमता वाले थोक परिवहन के लिए डिज़ाइन किया गया है। YUFENG आपके कन्वेयर डिज़ाइन ड्राइंग के अनुसार ब्रैकेट झुकाव कोण को पूरी तरह से समायोजित कर सकता है।

2. प्रश्न: क्या हम नमक यार्डों और रासायनिक उत्पादन संयंत्रों के लिए समान लंबाई वाले गर्त आइडलर की आपूर्ति कर सकते हैं?

उत्तर: बिल्कुल. हम तीन जंग रोधी समाधान प्रदान करते हैं: यूएचएमडब्ल्यूपीई गैर-धातु पॉलिमर समान-लंबाई वाले आइडलर, रबर-लेपित पहनने के लिए प्रतिरोधी एंटी-जंग स्टील आइडलर और अनुकूलित स्टेनलेस स्टील आंतरिक शाफ्ट आइडलर, जो दीर्घकालिक एसिड, क्षार और नमक कोहरे संक्षारक कार्य वातावरण के अनुकूल हो सकते हैं।

3. प्रश्न: न्यूनतम ऑर्डर मात्रा और मानक डिलीवरी समय क्या हैं?

 ए: नमूना परीक्षण आदेश MOQ 1 टुकड़ा है; थोक औपचारिक आदेश MOQ 100 सेट है। मानक स्टॉक पारंपरिक समान लंबाई वाले आइडलर विनिर्देशों को 7 कार्य दिवसों के भीतर वितरित किया जा सकता है, जबकि अनुकूलित गैर-मानक समान लंबाई वाले ट्रफिंग आइडलर रोलर को 15-20 दिनों की उत्पादन अवधि की आवश्यकता होती है।

4. प्रश्न: क्या समान लंबाई वाले ट्रफ आइडलर अंतरराष्ट्रीय औद्योगिक डिजाइन मानकों के अनुरूप हैं?

उत्तर: सभी तैयार उत्पाद पूरी तरह से CEMA, ISO, MT/T 821 और DIN वैश्विक औद्योगिक मानकों का अनुपालन करते हैं, सीमा पार निर्यात सीमा शुल्क निकासी के लिए पूरी आधिकारिक परीक्षण रिपोर्ट संलग्न हैं।
