स्व-संरेखित ट्रफ़िंग आइडलर

कन्वेयर बेल्ट को केन्द्रित रखना YUFENG सेल्फ-एलाइनिंग ट्रफिंग आइडलर का मुख्य कार्य है। इसका स्वचालित पिवोटिंग फ्रेम पार्श्व बेल्ट आंदोलन पर प्रतिक्रिया करता है और असमान तनाव या सामग्री लोडिंग के कारण होने वाले गलत संरेखण को ठीक करने में मदद करता है, जिससे किनारे की स्क्रैपिंग और रखरखाव में रुकावटें कम होती हैं। 400-2400 मिमी बेल्ट चौड़ाई के लिए 89-159 मिमी व्यास में उपलब्ध, यह खनन, अनाज प्रबंधन और सीमेंट परिवहन प्रणालियों के लिए उपयुक्त है।

उत्पाद परिभाषा एवं धुरी सुधार कार्य सिद्धांत

1. संरचना

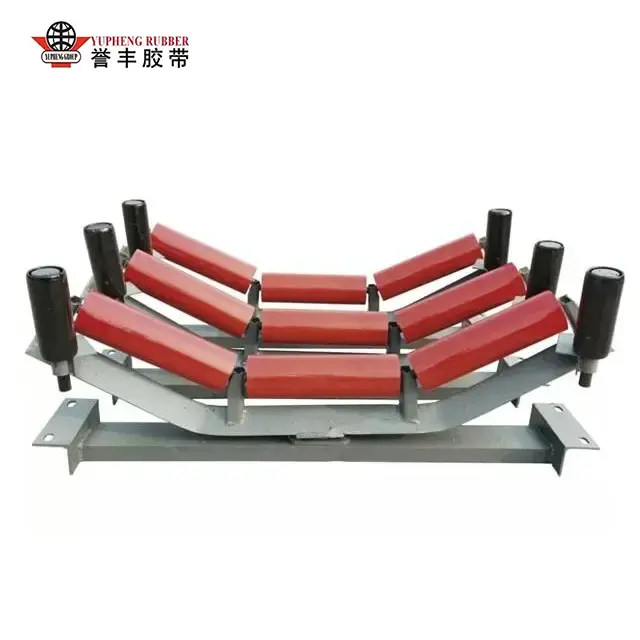

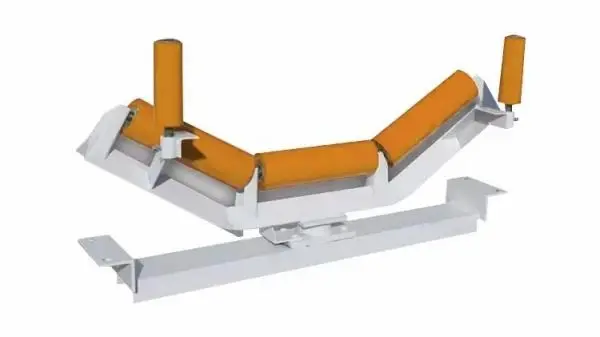

यूफेंग सेल्फ-एलाइनिंग ट्रफिंग आइडलर एक तीन-रोलर ले जाने वाली असेंबली है जो स्वतंत्र रूप से घूमने योग्य केंद्रीय स्विंग बेस पर बनाई गई है। इसमें एक क्षैतिज केंद्रीय रोलर, दो सममित झुकाव वाले विंग रोलर्स और साइड एंटी-ऑफ गाइड रोलर्स होते हैं। जब कन्वेयर बेल्ट असमान सामग्री लोडिंग, असंगत बेल्ट तनाव या कन्वेयर संरेखण में परिवर्तन के कारण विचलित हो जाता है, तो बेल्ट का किनारा गाइड रोलर से संपर्क करता है और आइडलर फ्रेम को 5°-8° स्विंग करने के लिए चलाता है, जिससे एक रिवर्स सुधारात्मक बल उत्पन्न होता है जो बेल्ट को स्वचालित रूप से केंद्र की ओर वापस निर्देशित करता है।

YUFENG गाढ़े Q235 सीमलेस स्टील ट्यूब, ठोस ठंड से तैयार इंटीग्रल शाफ्ट, हेवी-ड्यूटी कास्ट स्टील पिवट सीटें और डबल-लेयर भूलभुलैया मिश्रित सील का उपयोग करता है। प्रत्येक रोलर कम-घर्षण डबल-सील्ड 6204/6305 बीयरिंग से सुसज्जित है, जिसमें रेडियल रनआउट 0.5 मिमी से नीचे नियंत्रित होता है और स्थिर रोटेशन प्रतिरोध 1.4-2.4N पर बनाए रखा जाता है। यह संरचना -20℃ से +80℃ तक धूल भरे, आर्द्र और तापमान-परिवर्तनशील वातावरण में स्थिर, कम शोर वाला संचालन प्रदान करती है।

2. अनुकूलित स्व-संरेखित विन्यास

मानक कार्बन स्टील मॉडल के अलावा, YUFENG विभिन्न परिचालन स्थितियों के लिए अनुकूलित स्व-संरेखित आइडलर प्रदान करता है, जिसमें सामग्री फीडिंग बिंदुओं के लिए रबर-लैग्ड प्रभाव मॉडल, नमक कोहरे और रासायनिक वातावरण के लिए UHMWPE एंटी-जंग मॉडल और भट्ठी राख संदेश लाइनों के लिए उच्च तापमान मॉडल शामिल हैं। लगातार विनिर्माण गुणवत्ता सुनिश्चित करने के लिए आने वाले सभी कच्चे माल को उत्पादन से पहले तन्य शक्ति और रासायनिक संरचना निरीक्षण से गुजरना पड़ता है।

सत्यापित फ़ील्ड परीक्षण डेटा

1. सात महीने का सतत ट्रैकिंग परीक्षण

यूफेंग ने निरंतर संचालन के तहत ट्रफिंग आइडलर के वास्तविक ट्रैकिंग प्रदर्शन का मूल्यांकन करने के लिए 1.2 किमी अनाज परिवहन प्रणाली पर सात महीने का निर्बाध क्षेत्र परीक्षण किया। परीक्षण एक बाहरी अनाज भंडारगृह में अलग-अलग हवा की स्थिति और -12℃ से +72℃ तक के तापमान के साथ किया गया था। प्रत्येक आलसी समूह ने गेहूं, मक्का और चावल लाने-ले जाने के दौरान 2200 किलोग्राम तक का भार संभाला।

2. मुख्य प्रदर्शन परिणाम

सुधार प्रतिक्रिया:आइडलर ने 0.8 सेकंड के भीतर बेल्ट विचलन पर प्रतिक्रिया व्यक्त की और ध्यान देने योग्य दोलन के बिना लगातार बेल्ट को केंद्र की ओर निर्देशित किया।

बेल्ट सुरक्षा:बेल्ट किनारे के घर्षण को 45% तक कम कर दिया गया, जिससे रिकॉर्ड किए गए बेल्ट प्रतिस्थापन चक्र को 12 महीने से बढ़ाकर 18 महीने कर दिया गया।

सामग्री का बिखराव:समान संवहन मात्रा के तहत, सामग्री रिसाव फिक्स्ड ट्रफ आइडलर्स के साथ 3.1% से घटकर YUFENG सेल्फ-एलाइनिंग आइडलर्स के साथ 0.32% हो गया।

सीलिंग और स्विंग टिकाऊपन:चक्रीय धूल और पानी-स्प्रे उम्र बढ़ने के परीक्षणों के लगातार 35 दिनों के बाद, सभी परीक्षण नमूनों में कोई असर जाम या धुरी शाफ्ट जंग नहीं दिखा।

पूर्ण रेंज उत्पाद वर्गीकरण और मानक तकनीकी पैरामीटर तालिका

1. सेल्फ अलाइनिंग ट्रफिंग आइडलर सीरीज

यूफेंग ने विभिन्न लोड स्थितियों, कन्वेयर लेआउट और ऑपरेटिंग वातावरण के लिए चार कोर सेल्फ एलाइनिंग ट्रफिंग आइडलर श्रृंखला विकसित की है। विशेष संदेश प्रणालियों के लिए अनुकूलित आयाम और कॉन्फ़िगरेशन भी उपलब्ध हैं।

मानक 3-रोल स्व-संरेखित गर्त आइडलर:अनाज, रेत और खनन अनुप्रयोगों के लिए एक सामान्य प्रयोजन मॉडल, 20°, 30°, 35° और 45° गर्त कोणों के साथ उपलब्ध है।

प्रभाव स्व-संरेखित गर्त आइडलर:सामग्री फीडिंग बिंदुओं के लिए मोटे रबर-लैग्ड रोलर्स से सुसज्जित, स्वचालित बेल्ट ट्रैकिंग को बनाए रखते हुए 72% तक तात्कालिक प्रभाव बल को अवशोषित करने में मदद करता है।

प्रतिवर्ती स्व-संरेखित गर्त आइडलर:पारस्परिक शटल कन्वेयर और पोर्ट स्टॉकयार्ड कन्वेयरिंग सिस्टम के लिए एक द्विदिश स्विंग धुरी संरचना की सुविधा है।

UHMWPE एंटी-करोश़न सेल्फ-अलाइनिंग ट्रफ आइडलर:रासायनिक संयंत्रों, तटीय टर्मिनलों और नमक-कोहरे वाले वातावरण के लिए स्टेनलेस स्टील धुरी शाफ्ट के साथ एक गैर-धातु बहुलक रोलर बॉडी का उपयोग करता है।

2. मानक तकनीकी पैरामीटर

वास्तविक वैश्विक औद्योगिक ग्राहक परियोजना मामले

1. ऑस्ट्रेलिया बड़े अनाज टर्मिनल कन्वेयर परियोजना

प्रोजेक्ट स्केल:9 किमी लंबी क्रॉस-यार्ड अनाज कन्वेयर प्रणाली, 1000 मिमी चौड़ी परिवहन बेल्ट से सुसज्जित और 1800 टन प्रति घंटे की डिज़ाइन की गई परिवहन क्षमता।

ग्राहक चुनौती:मूल निश्चित गर्त आइडलर हवा से प्रेरित बेल्ट विचलन को प्रभावी ढंग से ठीक नहीं कर सके। बेल्ट के लगातार भटकने से किनारे फट गए और अनाज बिखर गया, जिसके परिणामस्वरूप हर महीने 32 घंटे तक अनियोजित शटडाउन हुआ।

युफेंग समाधान:हमने प्रबलित स्विंग पिवट सीटों के साथ अनुकूलित 35° सेल्फ-एलाइनिंग ट्रफिंग आइडलर्स की आपूर्ति की, जो बाहरी परिचालन स्थितियों के तहत निरंतर स्वचालित बेल्ट सुधार प्रदान करते हैं।

16 महीने के निरंतर संचालन के बाद, स्व-केंद्रित प्रणाली ने पूरे वर्ष स्थिर सुधार प्रदर्शन बनाए रखा, जिससे मासिक रखरखाव डाउनटाइम 70% कम हो गया।

ग्राहक प्रतिक्रिया:"YUFENG सेल्फ-एलाइनिंग आइडलर्स का स्वचालित ट्रैकिंग प्रदर्शन हमारी लंबे समय से चली आ रही बेल्ट वेंडर समस्या को पूरी तरह से हल करता है, जिससे अनाज की बर्बादी और रखरखाव श्रम लागत में काफी कमी आती है।"

2. दक्षिण अफ्रीका ओपन-पिट क्रोम अयस्क कन्वेइंग लाइन

काम करने की स्थिति:कन्वेयर प्रणाली पूरे वर्ष असमान ढलानों, भारी गांठ अयस्क प्रभाव और उच्च धूल सांद्रता वाले पहाड़ी इलाकों में संचालित होती है।

युफेंग समाधान:हमने मोटे रबर-लैग्ड रोलर्स और धूल संरक्षण संरचनाओं के साथ प्रबलित पिवट सीटों से सुसज्जित इम्पैक्ट ट्रफिंग आइडलर प्रदान किए।

दो साल तक लगातार हेवी-लोड ऑपरेशन के बाद, आइडलर्स ने सुधार विफलता के बिना स्थिर स्वचालित सुधार प्रदर्शन बनाए रखा, प्रभावी ढंग से कन्वेयर बेल्ट संरेखण विश्वसनीयता में सुधार किया और रखरखाव आवश्यकताओं को कम किया।

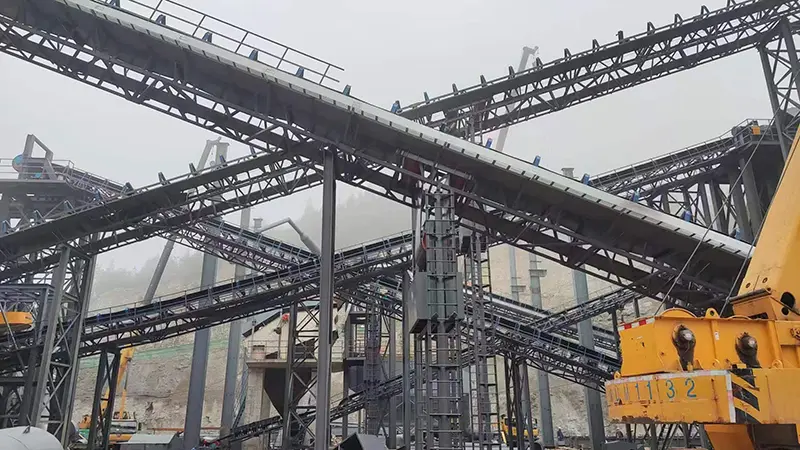

3. घरेलू 4500 टन प्रतिदिन कुल खदान उत्पादन लाइन

काम करने की स्थिति:उत्पादन लाइन लगातार सामग्री लोडिंग असंतुलन के साथ अत्यधिक अपघर्षक पत्थर समुच्चय को संभालती है, जिससे गंभीर बेल्ट विचलन और त्वरित बेल्ट एज घिसाव होता है।

युफेंग समाधान:हमने लंबी दूरी के कुल परिवहन के दौरान निरंतर बेल्ट सेंटरिंग बनाए रखने के लिए हेवी-ड्यूटी सेल्फ-एलाइनिंग ट्रफिंग आइडलर्स की आपूर्ति की।

अनुकूलित स्व-सुधार संरचना ने बेल्ट विचलन समस्याओं को कम किया, कन्वेयर बेल्ट प्रतिस्थापन आवृत्ति को कम किया और खदान परिवहन प्रणाली की समग्र स्थिरता में सुधार किया।

मुख्य प्रतिस्पर्धात्मक लाभ बनाम साधारण फिक्स्ड ट्रफ आइडलर्स

विस्तृत अनुप्रयोग स्पष्टीकरण के साथ लागू औद्योगिक परिदृश्य

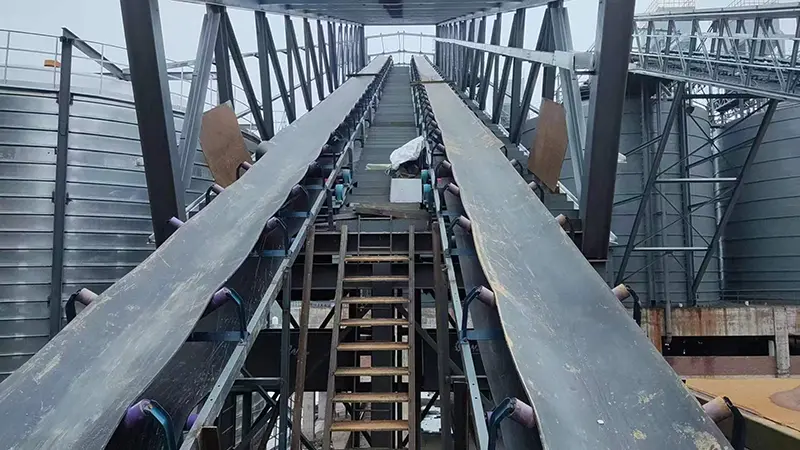

1. अनाज एवं कृषि उद्योग

यूफेंग सेल्फ एलाइनिंग ट्रफिंग आइडलर का व्यापक रूप से बड़े अनाज भंडारण टर्मिनलों, चावल और मकई प्रसंस्करण संयंत्रों और आउटडोर अनाज स्टॉकयार्ड संदेश प्रणालियों में उपयोग किया जाता है। हवा के हस्तक्षेप और असमान सामग्री लोडिंग से प्रभावित लंबी दूरी के अनाज परिवहन के लिए, स्व-केंद्रित संरचना लगातार बेल्ट विचलन को सही करती है, अनाज के रिसाव को कम करती है और परिवहन स्थिरता में सुधार करती है।

2. खनन उद्योग

खुले गड्ढे वाली कोयला खदानों, क्रोम अयस्क खदानों, लौह अयस्क परियोजनाओं और समग्र खदानों में, लंबी अवधि के कन्वेयर सिस्टम को अक्सर असमान लोडिंग, इलाके में बदलाव और भारी सामग्री प्रभाव के कारण बेल्ट भटकने का सामना करना पड़ता है। यूफेंग सेल्फ-एलाइनिंग ट्रफिंग आइडलर स्थिर बेल्ट संरेखण बनाए रखने और किनारे की टूट-फूट, फटने के जोखिम और अप्रत्याशित डाउनटाइम को कम करने के लिए स्वचालित ट्रैकिंग प्रदर्शन प्रदान करते हैं।

3. थर्मल पावर प्लांट

थर्मल पावर प्लांटों को लंबी दूरी की कोयला आपूर्ति और चूना पत्थर डिसल्फराइजेशन सामग्री परिवहन के लिए विश्वसनीय कन्वेयर संचालन की आवश्यकता होती है। यूफेंग सेल्फ एलाइनिंग ट्रफिंग आइडलर्स निरंतर संचालन के दौरान कन्वेयर बेल्ट की स्थिति बनाए रखने, सिस्टम की विश्वसनीयता में सुधार और बेल्ट विचलन के कारण होने वाली रखरखाव आवृत्ति को कम करने में मदद करते हैं।

4. भवन निर्माण सामग्री उद्योग

सीमेंट संयंत्रों, रेत और पत्थर समुच्चय उत्पादन लाइनों और अन्य भारी सामग्री प्रबंधन अनुप्रयोगों के लिए, असमान सामग्री वितरण आसानी से कन्वेयर बेल्ट ऑफसेट का कारण बन सकता है। YUFENG सेल्फ-एलाइनिंग आइडलर सिस्टम स्वचालित रूप से बेल्ट की चलने की स्थिति को समायोजित करता है, जिससे अपघर्षक थोक सामग्रियों का सुचारू परिवहन सुनिश्चित होता है।

5. बंदरगाह और थोक कार्गो घाट

तटीय बंदरगाह और बल्क कार्गो टर्मिनल अक्सर तेज़ हवा की स्थिति और जटिल लोडिंग वातावरण में काम करते हैं। यूफेंग सेल्फ-एलाइनिंग ट्रफिंग आइडलर अनाज, अयस्क और बल्क कार्गो अनलोडिंग सिस्टम के लिए उपयुक्त हैं, जो लंबी दूरी के परिवहन संचालन के दौरान स्थिर बेल्ट ट्रैकिंग प्रदर्शन प्रदान करते हैं।

6. रसायन एवं नमक उत्पादन उद्योग

अम्ल, क्षार और नमक कोहरे के क्षरण के संपर्क में आने वाले रासायनिक संयंत्रों और तटीय नमक उत्पादन वातावरणों के लिए, YUFENG कठोर वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए संक्षारण प्रतिरोधी सामग्री और अनुकूलित संरचनाओं के साथ UHMWPE एंटी-जंग स्व-संरेखित ट्रफिंग आइडलर प्रदान करता है।

फ़ैक्टरी पेशेवर ताकत और अधिकृत वैश्विक योग्यताएँ

1. उन्नत विनिर्माण क्षमता एवं उत्पादन क्षमता

YUFENG के पास एक मानकीकृत 21,000 वर्ग मीटर की स्वचालित उत्पादन कार्यशाला है जो 55 से अधिक सीएनसी सटीक प्रसंस्करण उपकरणों से सुसज्जित है। कन्वेयर आइडलर के 85,000 सेट की मासिक उत्पादन क्षमता और कन्वेयर रोलर्स और ट्रैकिंग सुधार घटकों पर ध्यान केंद्रित करने के 15 वर्षों से अधिक के विनिर्माण अनुभव के साथ, YUFENG वैश्विक औद्योगिक ग्राहकों के लिए विश्वसनीय स्व-संरेखित आइडलर समाधान प्रदान करता है।

2. अंतर्राष्ट्रीय प्रमाणपत्र और परियोजना योग्यता समर्थन

सभी YUFENG सेल्फ एलाइनिंग ट्रफिंग आइडलर उत्पाद ISO9001 अंतर्राष्ट्रीय गुणवत्ता प्रबंधन प्रणाली प्रमाणन, MT/T 821 खनन सुरक्षा मानक आवश्यकताओं और CE निर्यात अनुपालन सत्यापन से गुजरते हैं। ग्राहक परियोजना अनुमोदन, आपूर्तिकर्ता योग्यता समीक्षा और गुणवत्ता मूल्यांकन का समर्थन करने के लिए संपूर्ण तृतीय-पक्ष फ़ैक्टरी ऑडिट रिपोर्ट और ट्रैकिंग प्रदर्शन परीक्षण रिपोर्ट प्रदान की जा सकती हैं।

3. सख्त गुणवत्ता नियंत्रण एवं प्रदर्शन सत्यापन

YUFENG एक स्वतंत्र गुणवत्ता निरीक्षण प्रयोगशाला संचालित करता है और संपूर्ण विनिर्माण प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण लागू करता है। निरीक्षण प्रक्रियाओं में कच्चे माल की यांत्रिक शक्ति निरीक्षण, अर्ध-तैयार धुरी स्विंग चिकनाई परीक्षण, तैयार उत्पाद निरंतर विचलन सुधार थकान परीक्षण, सीलिंग धूल और पानी स्प्रे एजिंग सिमुलेशन परीक्षण, और शिपमेंट से पहले स्थिर उत्पाद प्रदर्शन सुनिश्चित करने के लिए अंतिम निर्यात पैकेजिंग निरीक्षण शामिल हैं।

4. अनुकूलित इंजीनियरिंग सहायता एवं वैश्विक सेवा

YUFENG मुफ़्त CAD इंजीनियरिंग ड्राइंग सप्लाई, छोटे परीक्षण ऑर्डर के लिए 7-दिवसीय तेज़ नमूना वितरण और अनुकूलित सेल्फ-एलाइनिंग आइडलर ऑर्डर के लिए 16-20 दिनों के उत्पादन चक्र का समर्थन करता है। हमारी तकनीकी टीम बड़ी विदेशी कन्वेयर परियोजनाओं के लिए वैश्विक रिमोट बिक्री-पश्चात मार्गदर्शन और ऑन-साइट कन्वेयर लेआउट मिलान सेवाएं प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न

1. प्रश्न: कन्वेयर लाइनों पर सेल्फ-एलाइनिंग ट्रफिंग आइडलर कहाँ स्थापित किया जाना चाहिए?

ए: लंबी दूरी के कन्वेयर के ले जाने वाले हिस्से पर हर 15-30 मीटर पर एक सेट स्थापित करने की सिफारिश की जाती है, और सुधार दक्षता बढ़ाने के लिए स्थानांतरण बिंदुओं, चढ़ाई/नीचे वाले खंडों और हवा-उजागर आउटडोर खंडों पर अतिरिक्त सेट जोड़ने की सिफारिश की जाती है। अधिकांश खनन और अनाज परिवहन परियोजनाओं के लिए 35° गर्त कोण सार्वभौमिक मानक है; 20° हल्के भार वाले कृषि सामग्री परिवहन के लिए उपयुक्त है, जबकि 45° गहरा-गर्त मॉडल उच्च क्षमता वाले थोक परिवहन के लिए है। हम आपके कन्वेयर डिज़ाइन ड्राइंग के अनुसार ब्रैकेट स्विंग कोण को पूरी तरह से समायोजित कर सकते हैं।

2. प्रश्न: क्या आप तटीय नमक यार्डों और रासायनिक संयंत्रों के लिए जंग रोधी सेल्फ एलाइनिंग ट्रफिंग आइडलर्स की आपूर्ति कर सकते हैं?

उत्तर: बिल्कुल. हम तीन एंटी-जंग मिलान समाधान प्रदान करते हैं: यूएचएमडब्ल्यूपीई गैर-धातु पॉलिमर सेल्फ-एलाइनिंग आइडलर, मोटी रबर-लेपित एंटी-रस्ट स्टील आइडलर और अनुकूलित स्टेनलेस स्टील पिवट शाफ्ट आइडलर, जो दीर्घकालिक एसिड, क्षार और नमक कोहरे संक्षारक कार्य वातावरण के अनुकूल हो सकते हैं।

3. प्रश्न: आपकी न्यूनतम ऑर्डर मात्रा और मानक डिलीवरी समय क्या है?

ए: नमूना परीक्षण आदेश MOQ 1 टुकड़ा है; थोक औपचारिक आदेश MOQ 100 सेट है। मानक स्टॉक पारंपरिक सेल्फ-एलाइनिंग आइडलर विनिर्देशों को 7 कार्य दिवसों के भीतर वितरित किया जा सकता है, जबकि अनुकूलित गैर-मानक सेल्फ-एलाइनिंग ट्रफिंग आइडलर को 16-20 दिनों की उत्पादन अवधि की आवश्यकता होती है।

4. प्रश्न: क्या आपके स्व-केंद्रित ट्रफ आइडलर अंतरराष्ट्रीय औद्योगिक डिजाइन मानकों के अनुरूप हैं?

उत्तर: सभी तैयार उत्पाद पूरी तरह से CEMA, ISO, MT/T 821 और DIN वैश्विक कन्वेयर औद्योगिक मानकों का अनुपालन करते हैं, सीमा पार निर्यात सीमा शुल्क निकासी के लिए पूर्ण आधिकारिक ट्रैकिंग प्रदर्शन परीक्षण रिपोर्ट संलग्न हैं।

युफ़ेंग से संपर्क करें

क्या आप बार-बार बेल्ट विचलन को खत्म करने और दीर्घकालिक कन्वेयर परिचालन लागत को कम करने के लिए एक स्थिर और कम रखरखाव वाले आइडलर समाधान की खोज कर रहे हैं? उत्पाद के नमूने, अनुकूलित तकनीकी चित्र और फैक्ट्री-प्रत्यक्ष उद्धरण का अनुरोध करने के लिए आज ही YUFENG पेशेवर इंजीनियरिंग टीम से संपर्क करें।

YUFENG दुनिया भर में खनन, कृषि, बंदरगाहों, बिजली संयंत्रों, रासायनिक उद्योगों और अन्य थोक सामग्री प्रबंधन अनुप्रयोगों के लिए पूर्ण कन्वेयर ट्रैकिंग सुधार समाधान प्रदान करता है।
